CẤU TẠO CHÍNH CỦA ĐỒNG HỒ ĐO ÁP SUẤT

1. Giới thiệu chung

Đồng hồ đo áp suất (pressure gauge) là thiết bị cơ khí hoặc điện tử dùng để đo áp suất của chất khí hoặc chất lỏng trong hệ thống kín. Thiết bị này rất quan trọng trong việc giám sát, kiểm tra, và đảm bảo an toàn cho các thiết bị và hệ thống công nghiệp, dân dụng.

Hiện nay có nhiều loại đồng hồ đo áp suất như: đồng hồ Bourdon, đồng hồ điện tử, đồng hồ số, đồng hồ màng,… Tuy nhiên, phổ biến nhất là đồng hồ áp suất cơ kiểu ống Bourdon. Bài viết này sẽ tập trung mô tả cấu tạo chính của loại này, vì nó được ứng dụng rộng rãi nhất.

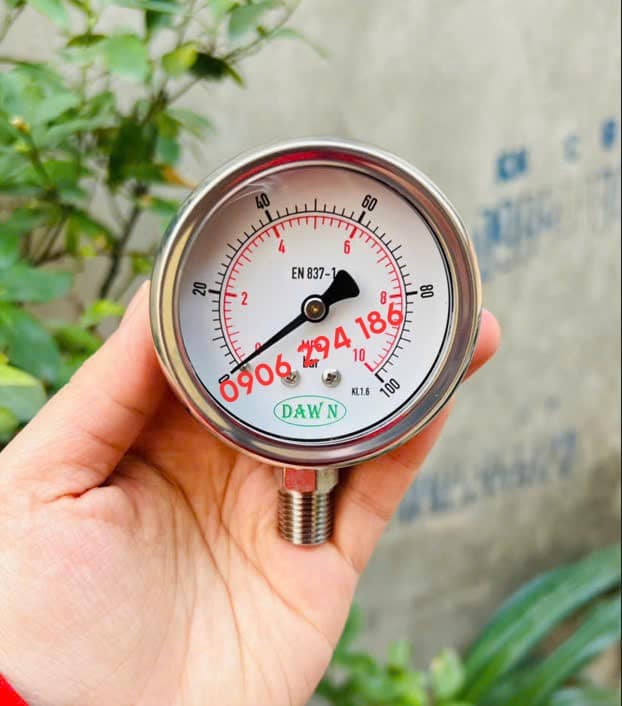

2. Cấu tạo chính của đồng hồ đo áp suất

Một đồng hồ đo áp suất kiểu cơ học thường có các bộ phận chính sau:

2.1. Vỏ đồng hồ (Case / Housing)

• Chức năng: Bảo vệ các bộ phận bên trong khỏi bụi, nước, hơi ẩm, và tác động cơ học từ môi trường bên ngoài.
• Vật liệu: Thường làm bằng inox, thép không gỉ, hoặc hợp kim kẽm – nhôm. Một số loại cao cấp có thể dùng vỏ chống ăn mòn hoặc vỏ chống cháy nổ.
• Tùy chọn: Có loại vỏ khô và vỏ dầu (có chứa dầu glycerin hoặc silicon để giảm rung, tăng tuổi thọ kim và bộ truyền động).

2.2. Mặt kính (Window / Lens)

• Chức năng: Bảo vệ mặt hiển thị và kim đồng hồ khỏi bụi bẩn và tác động từ bên ngoài.
• Vật liệu: Có thể là kính cường lực, nhựa polycarbonate, hoặc acrylic.
• Đặc điểm: Một số đồng hồ có mặt kính chống trầy, chống tia UV hoặc có khả năng chống vỡ.

2.3. Mặt hiển thị (Dial)

• Chức năng: Hiển thị giá trị áp suất đo được, với các đơn vị như bar, psi, MPa, kg/cm²…
• Thiết kế: Mặt số có thể in đơn vị đo đơn hoặc đa đơn vị. Thường có các vạch chia rõ ràng, dễ đọc, đôi khi có màu cảnh báo (vùng xanh – an toàn, vùng đỏ – nguy hiểm).

2.4. Kim chỉ thị (Pointer)

• Chức năng: Chỉ mức áp suất hiện tại trên mặt số.
• Đặc điểm: Kim thường được làm bằng hợp kim nhẹ, phản ứng nhanh với thay đổi áp suất. Một số đồng hồ cao cấp có kim dạng “drag pointer” để ghi lại áp suất cao nhất đạt được.

2.5. Ống Bourdon (Bourdon Tube)

• Chức năng: Là bộ phận cảm biến chính, biến đổi áp suất thành chuyển động cơ học.
• Nguyên lý hoạt động: Khi áp suất chất lỏng hoặc khí đi vào ống Bourdon (có dạng cong hoặc xoắn), nó sẽ có xu hướng duỗi ra. Sự thay đổi hình dạng này sẽ truyền lực đến kim chỉ thị qua hệ thống truyền động.
• Vật liệu: Thường làm bằng đồng, thép không gỉ hoặc hợp kim đặc biệt, tùy theo môi trường đo (ăn mòn, áp suất cao…).
• Dạng ống: Có thể là ống chữ C, ống xoắn ốc, hoặc dạng xoắn kép (helical, spiral).

2.6. Bộ truyền động (Movement Mechanism)

• Chức năng: Truyền chuyển động từ ống Bourdon đến kim đồng hồ.
• Cấu tạo: Gồm hệ thống bánh răng, trục quay, và cơ cấu khớp nối.
• Đặc điểm: Cần có độ chính xác cao, ít ma sát và bền bỉ theo thời gian. Một số hệ thống còn tích hợp cơ chế chống rung hoặc giảm chấn.

2.7. Cổng kết nối (Connection Port)

• Chức năng: Nơi gắn đồng hồ với hệ thống cần đo áp suất.
• Loại kết nối: Phổ biến là kiểu ren (ren ngoài), có thể là ren dưới, ren sau, hoặc ren sau tâm (center back).
• Kích thước ren: Thường dùng là 1/4” hoặc 1/2” NPT, BSP, hoặc G (phụ thuộc theo tiêu chuẩn quốc gia).

2.8. Dầu giảm chấn (Chỉ có ở đồng hồ dầu)

• Chức năng: Giảm rung động, giúp kim hoạt động ổn định và kéo dài tuổi thọ đồng hồ.
• Loại dầu sử dụng: Glycerin hoặc silicone, phù hợp với môi trường nhiệt độ khác nhau.

3. Nguyên lý hoạt động của đồng hồ áp suất kiểu Bourdon

1. Khi áp suất chất lỏng hoặc khí đi vào ống Bourdon, ống sẽ bị biến dạng (căng ra).
2. Sự biến dạng cơ học này sẽ được truyền qua bộ truyền động đến kim chỉ thị.
3. Kim quay trên mặt số và chỉ mức áp suất tương ứng.

Cảm biến ống Bourdon hoạt động theo nguyên lý cơ học hoàn toàn – không cần nguồn điện, rất tin cậy và bền bỉ.

4. Một số lưu ý khi lựa chọn và sử dụng

• Chọn dải đo phù hợp: Áp suất vận hành nên nằm trong 1/3 đến 2/3 dải đo của đồng hồ để đảm bảo độ bền và độ chính xác.
• Lựa chọn vật liệu phù hợp môi trường: Ví dụ, nếu đo chất ăn mòn thì cần vỏ và ống Bourdon bằng inox 316L.
• Kiểm tra độ rung: Nếu hệ thống có rung mạnh, nên chọn đồng hồ dầu để giảm chấn.
• Hiệu chuẩn định kỳ: Đảm bảo đồng hồ luôn cho kết quả chính xác.

5. Kết luận

Đồng hồ đo áp suất là thiết bị quan trọng trong nhiều lĩnh vực kỹ thuật và công nghiệp. Việc hiểu rõ cấu tạo và nguyên lý hoạt động giúp người sử dụng chọn lựa, lắp đặt và bảo trì thiết bị hiệu quả hơn. Trong đó, ống Bourdon đóng vai trò cốt lõi trong việc cảm biến áp suất, còn các bộ phận như mặt số, kim, vỏ bảo vệ,… giúp đảm bảo độ chính xác và độ bền của thiết bị trong quá trình vận hành.
