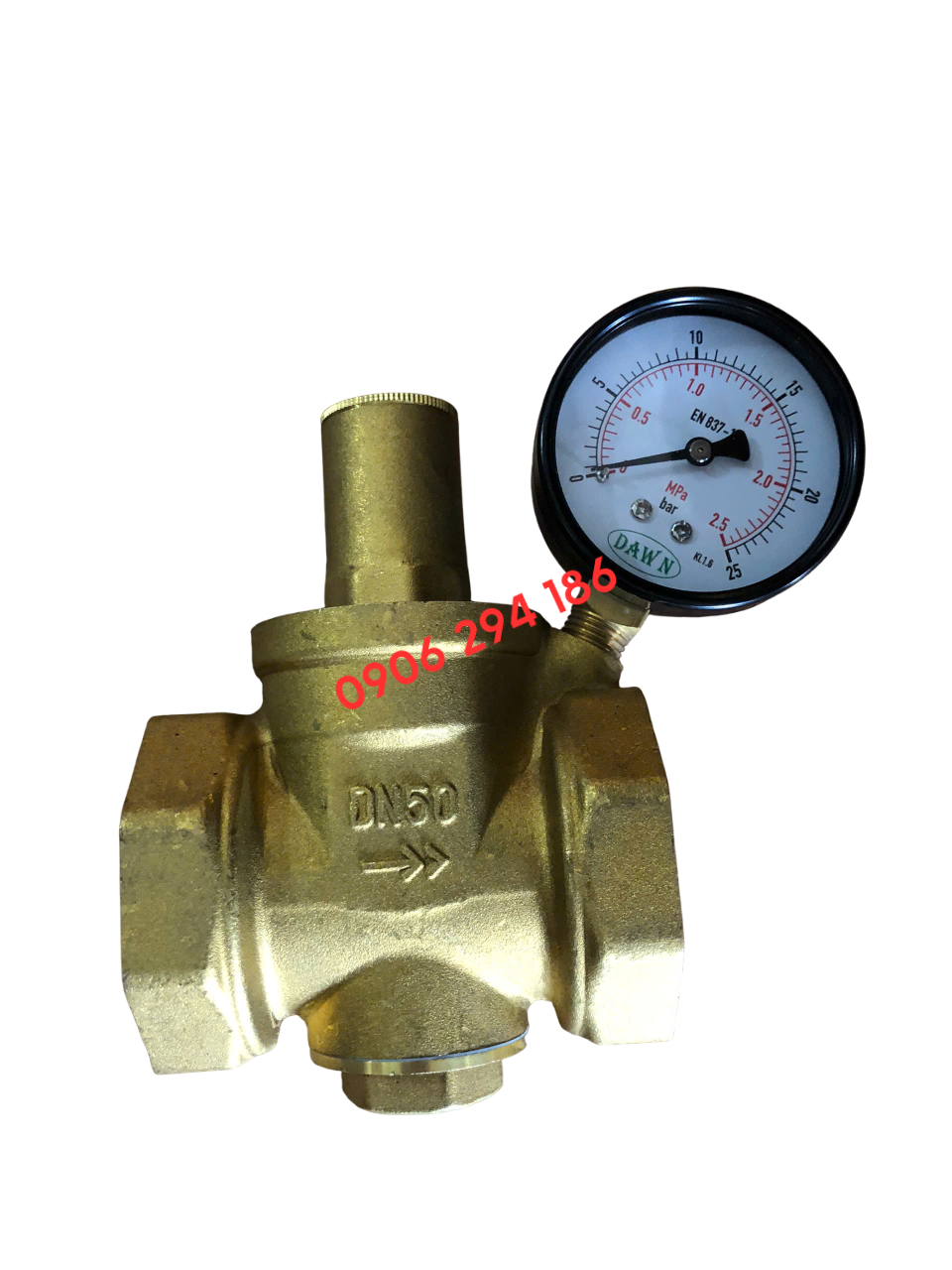

CÁCH LẮP ĐẶT ĐỒNG HỒ ÁP SUẤT DAWN VÀO VAN GIẢM ÁP
1.Van giảm áp là gì?
Van giảm áp (Pressure Reducing Valve ) còn gọi là van điều chỉnh áp nước, Van giảm áp là một loại van dùng để giảm và duy trì áp suất ở phía đầu ra của hệ thống ổn định ở mức thấp hơn so với lượng áp suất đầu vào ở trong một hệ thống đường ống. Van giảm áp thường kết hợp được với đồng hồ đo áp suất
2.Đồng hồ đo áp suất là gì?
Đồng hồ đo áp suất là là một thiết bị được dùng để đo áp suất của chất khí hoặc là chất lỏng ở trong một hệ thống kín. Nó giúp người sửu dụng biết được áp suất hiện tại ở phía trong đường ống, nồi hơi, bồn chứa hoặc các thiết bị công nghiệp, từ đó đảm bảo rằng hệ thống sẽ hoạt động an toàn và đạt hiệu quả
3.Vai trò của Van giảm áp và Đồng hồ đo áp suất
a.Vai trò của van giảm áp
Van giảm áp (Pressure Reducing Valve) có chức năng:
– Giảm áp suất đầu vào cao xuống mức áp suất đầu ra thấp hơn và ổn định.
– Bảo vệ thiết bị và đường ống ở hạ lưu (phía sau van) khỏi áp suất quá cao gây hư hỏng.
b.Vai trò của đồng hồ áp lực
Đồng hồ áp suất (Pressure Gauge) dùng để:
– Hiển thị giá trị áp suất tại một điểm cụ thể trong hệ thống.
– Giúp người vận hành giám sát hoạt động của hệ thống và kiểm tra hiệu quả của van giảm áp.
4. Lợi ích của việc kết hợp giữa đồng hồ áp suất và van giảm áp
– Kiểm soát & giám sát chính xác:
Van giảm áp điều chỉnh áp suất, trong khi đồng hồ áp suất giúp xác nhận rằng van đang hoạt động đúng và áp suất đầu ra đang ở mức mong muốn.
– Cảnh báo sớm sự cố:
Nếu áp suất vượt mức cài đặt dù có van giảm áp, đồng hồ sẽ hiển thị sai số – giúp phát hiện hỏng hóc hoặc tắc nghẽn trong van.
– Bảo vệ thiết bị và an toàn hệ thống:
Đảm bảo các thiết bị đầu cuối (máy móc, bình chứa, ống dẫn…) không bị quá áp gây hư hỏng hay nguy hiểm.
🔧 Sơ đồ lắp đặt:
Áp suất cao —> [Van giảm áp] —> [Đồng hồ áp suất] —> Thiết bị tiêu thụ
– Van giảm áp được lắp trước để hạ áp suất.
– Đồng hồ được lắp sau van (hoặc cả trước và sau nếu cần so sánh) để theo dõi áp suất đầu ra.
5. Cách lắp đặt đồng hồ đo áp suất DAWN vào van giảm áp
a.Xác định vị trí lắp đồng hồ áp lực
– Thông thường đồng hồ được lắp sau van giảm áp (tức là phía áp suất đầu ra) để đo và giám sát áp suất đã được điều chỉnh.
– Nếu cần theo dõi cả đầu vào và đầu ra, có thể lắp thêm 1 đồng hồ ở đầu vào.
b.Gắn phụ kiện (nếu cần)
– Nếu van giảm áp không có sẵn cổng cho đồng hồ, cần lắp thêm tee hoặc fitting để tạo điểm gắn.
– Có thể dùng “tee” 3 ngã hoặc đầu nối có sẵn ren.
c.Quấn băng tan
Quấn băng tan quanh ren của đồng hồ theo chiều kim đồng hồ (3–5 vòng) để chống rò rỉ.
d.Lắp đồng hồ vào hệ thống
– Dùng cờ-lê siết chặt đồng hồ vào vị trí đã chuẩn bị (cổng ra của van giảm áp hoặc fitting phụ).
– Siết vừa tay, tránh siết quá mạnh gây nứt ren hoặc hỏng đồng hồ.
e.Kiểm tra rò rỉ và hiệu chỉnh
– Mở nguồn cấp nước/khí từ từ.
– Quan sát đồng hồ áp suất, kiểm tra xem có rò rỉ không (có thể dùng nước xà phòng để phát hiện bọt).
– Nếu có rò rỉ, vặn lại hoặc thêm băng tan.
📌 Lưu ý quan trọng:
– Chọn đồng hồ có thang đo phù hợp với áp suất làm việc (không chọn loại quá nhỏ hoặc quá lớn).
– Nếu dùng cho khí nén hoặc hơi nóng, hãy đảm bảo đồng hồ có khả năng chịu nhiệt hoặc cách ly bằng ống siphon.
– Nếu hệ thống có rung, nên dùng đồng hồ dầu để giảm rung chấn.
