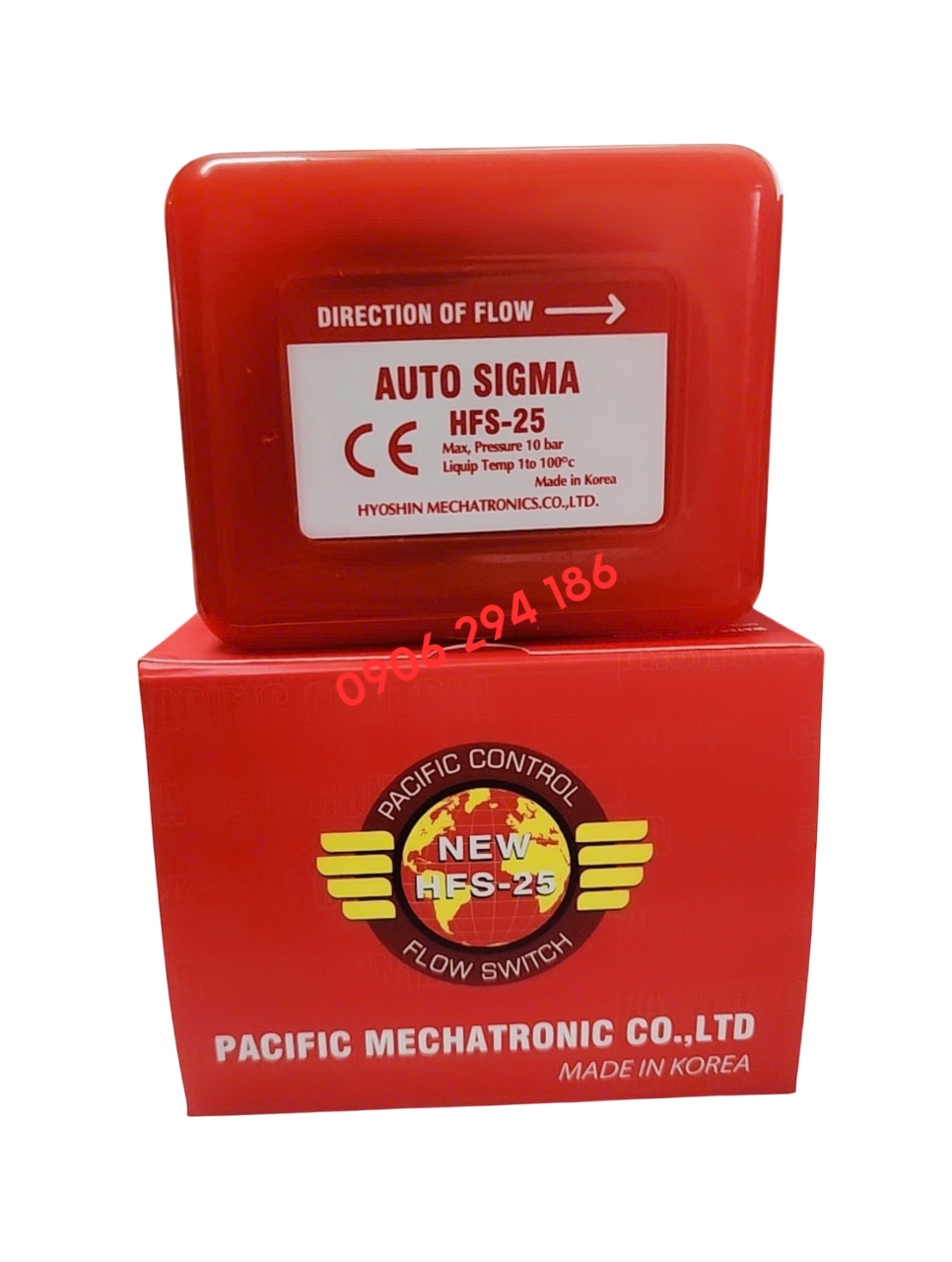

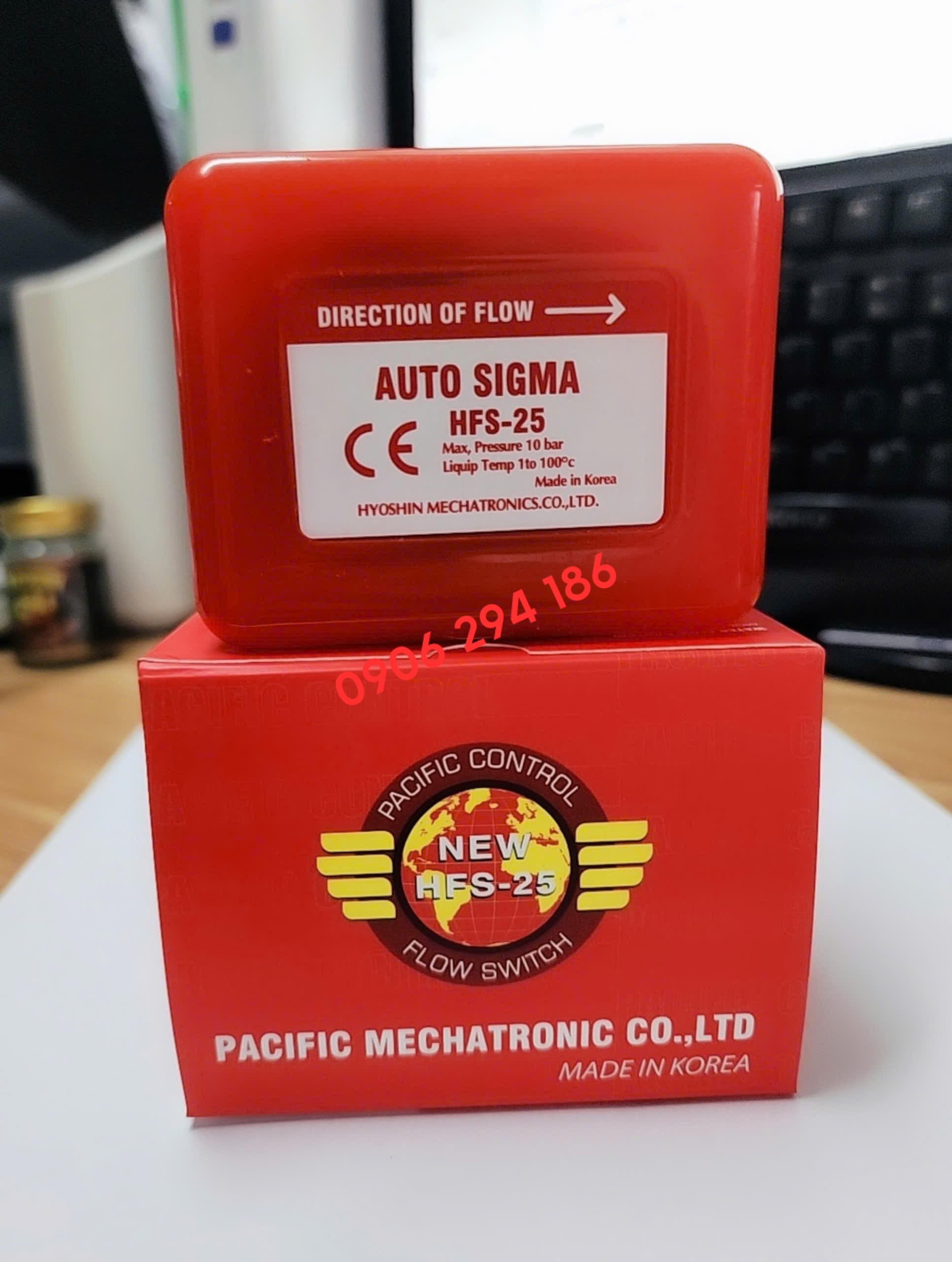

Công tắc dòng chảy Autosigma HFS25

1. Khái niệm

Công tắc dòng chảy Autosigma HFS25 là một loại cảm biến dòng chảy cơ học, được sử dụng để phát hiện và kiểm soát dòng chảy chất lỏng (nước, dầu…) trong hệ thống ống dẫn. Khi có dòng chảy đi qua, công tắc sẽ đóng hoặc ngắt mạch điện để điều khiển thiết bị như bơm, van, còi báo động… Thiết bị này có nguồn gốc từ Hàn Quốc, thuộc hãng Autosigma.

2. Thông số kỹ thuật

3. Cấu tạo

Công tắc dòng chảy HFS25 có các bộ phận chính sau:

• Thân công tắc: bằng đồng, ren ngoài để lắp vào ống.

• Lá chắn (Paddle): làm bằng inox, nhô vào trong dòng chảy, có thể điều chỉnh độ dài.

• Cần gạt truyền lực: kết nối giữa lá chắn và công tắc bên trong.

• Lò xo hồi vị: giúp đưa lá chắn về vị trí ban đầu khi ngừng dòng chảy.

• Microswitch: công tắc điện bên trong vỏ, đóng/mở mạch khi lá chắn di chuyển.

• Vỏ bảo vệ: bọc ngoài toàn bộ thiết bị, chống nước và bụi.

4. Nguyên lý hoạt động

Nguyên lý hoạt động của công tắc dòng chảy HFS25 là cơ học:

1. Khi không có dòng chảy, lá chắn nằm yên, công tắc ở trạng thái mở hoặc đóng.

2. Khi có dòng nước chảy qua, lực nước đẩy lá chắn về phía sau.

3. Lá chắn tác động lên cần gạt và làm thay đổi trạng thái của microswitch.

4. Công tắc đóng hoặc ngắt mạch điện tùy theo cấu hình.

5. Khi dòng chảy ngừng, lò xo đưa lá chắn về vị trí ban đầu.

5. Cách lắp đặt

Hướng dẫn lắp đặt cơ bản:

1. Chuẩn bị: chọn co chữ T phù hợp, đảm bảo kích thước ren đúng với model (27mm hoặc 34mm).

2. Vị trí lắp đặt: chọn vị trí dòng chảy ổn định, tránh gần co, van, khúc cua, hay bơm.

3. Gắn thiết bị: vặn công tắc vào co chữ T theo chiều dòng chảy (thường có mũi tên trên thân).

4. Chỉnh lá chắn: điều chỉnh độ dài phù hợp với đường kính ống để đạt độ nhạy tối ưu.

5. Đấu dây điện: theo sơ đồ có sẵn trên thiết bị (thường là COM – NO – NC).

6. Kiểm tra hoạt động: mở dòng nước và kiểm tra xem thiết bị có hoạt động theo yêu cầu không.

Lưu ý:

• Lắp theo chiều thẳng đứng là tối ưu.

• Không lắp ở nơi rung động mạnh hoặc áp suất biến động liên tục.

• Nên có van khóa để dễ bảo trì.

6. Ứng dụng

Công tắc dòng chảy Autosigma HFS25 được sử dụng rộng rãi trong:

• Hệ thống HVAC: kiểm soát dòng chảy trong hệ thống điều hòa, sưởi ấm.

• Hệ thống bơm nước: tránh chạy khô, bảo vệ bơm.

• Hệ thống chữa cháy (PCCC): phát hiện dòng nước khi kích hoạt chữa cháy.

• Chiller, boiler: đảm bảo có dòng nước làm mát/nhiệt.

• Công nghiệp thực phẩm và hóa chất: giám sát và kiểm soát dòng lưu chất.

• Tòa nhà cao tầng: quản lý cấp nước sinh hoạt, bơm tăng áp.
