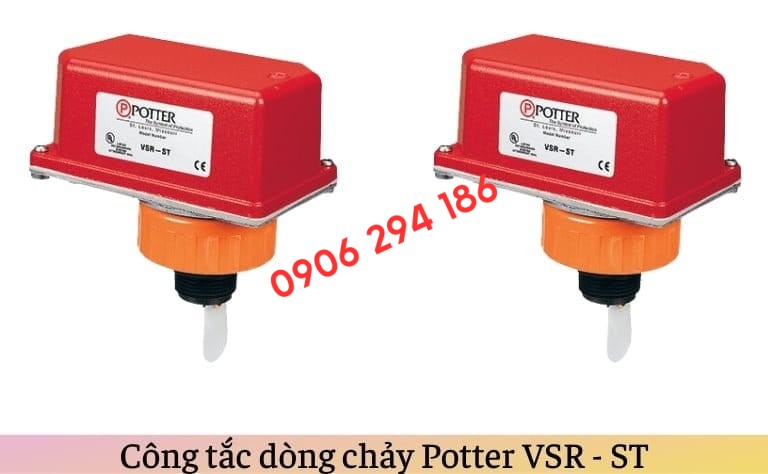

CÔNG TẮC DÒNG CHẢY POTTER

Công tắc dòng chảy Potter (Potter flow switch) là một thiết bị thường được sử dụng trong hệ thống phòng cháy chữa cháy (PCCC), đặc biệt là hệ thống sprinkler (phun nước tự động). Dưới đây là phần trình bày chi tiết về khái niệm, cấu tạo và ứng dụng của thiết bị này:

1. Khái niệm công tắc dòng chảy Potter

Công tắc dòng chảy Potter là một thiết bị dùng để phát hiện dòng chảy của nước trong ống dẫn, thường được lắp đặt trong hệ thống ống dẫn của hệ thống sprinkler. Khi nước bắt đầu chảy qua hệ thống (ví dụ do đầu phun sprinkler bị kích hoạt bởi nhiệt độ cao), công tắc sẽ kích hoạt một tín hiệu điện, thường gửi về trung tâm báo cháy.

2. Thông số kĩ thuật

• Nhãn hiệu: Potter
• Xuất xứ: Mỹ
• Kích thước: DN50 – DN200
• Model: VSR…
• Áp suất làm việc max: 450 PSI
• Điện áp:
•  10,0 Amps tại 125 / 250VAC
•  2,0 Amps tại 30VDC điện trở
•  10 mAmps phút tại 24VDC

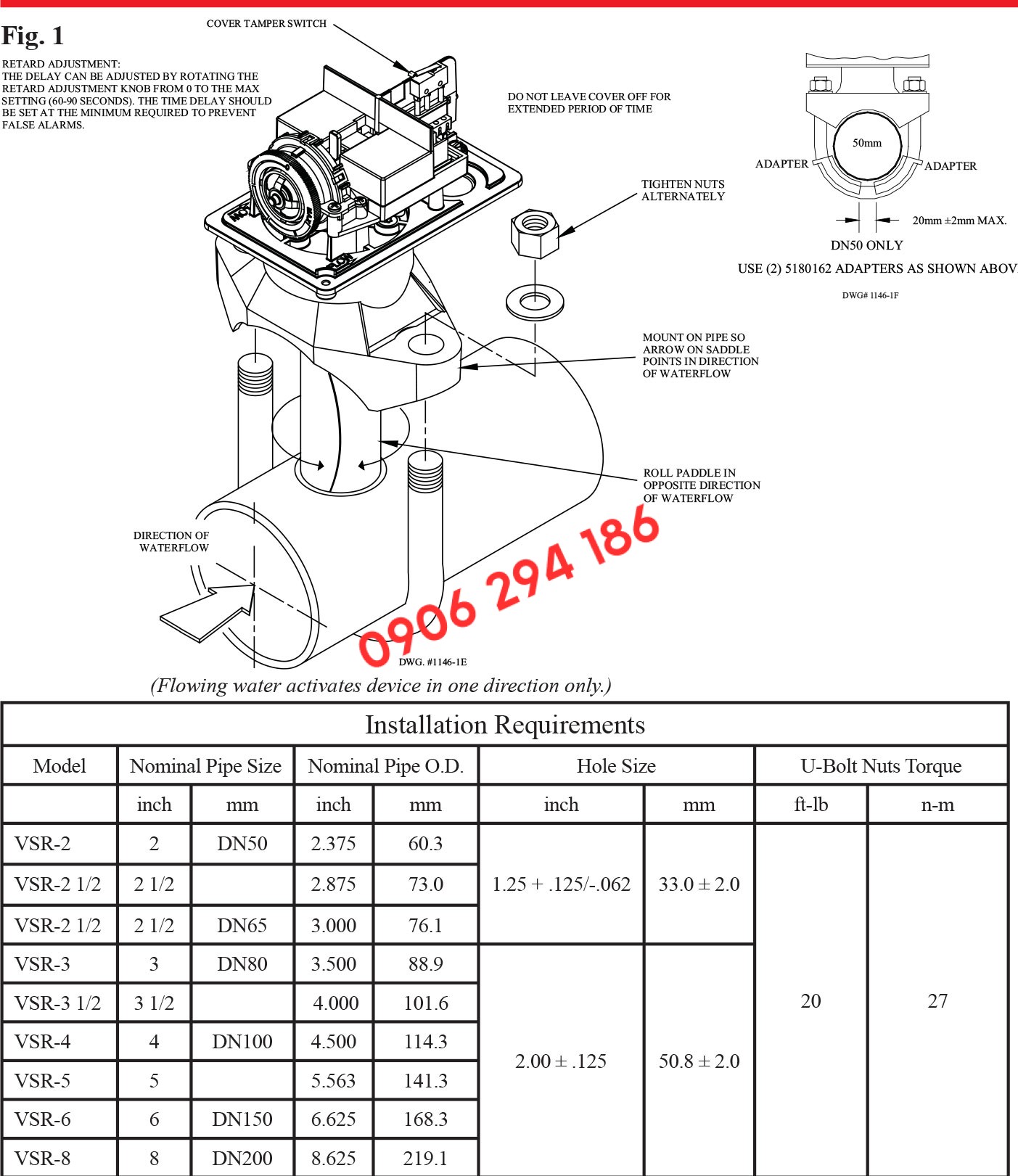

3. Cấu tạo của công tắc dòng chảy Potter

Công tắc dòng chảy Potter gồm các thành phần chính sau:

4. Ứng dụng của công tắc dòng chảy Potter

Trong hệ thống PCCC:

• Hệ thống sprinkler: Khi có cháy, đầu phun sprinkler mở ra do nhiệt, nước bắt đầu chảy trong đường ống → công tắc dòng chảy phát hiện dòng chảy → gửi tín hiệu về tủ trung tâm báo cháy.

• Giám sát hoạt động của hệ thống PCCC: Đảm bảo rằng khi có nước chảy thì sẽ có cảnh báo (chống lỗi kỹ thuật hoặc can thiệp bất hợp pháp).

• Kích hoạt còi, chuông, đèn báo động sau khi phát hiện dòng chảy.

Trong công nghiệp và dân dụng:

• Giám sát dòng chảy trong hệ thống làm mát hoặc hệ thống đường ống có chất lỏng.

• Tự động điều khiển bơm: Bật hoặc tắt máy bơm theo lưu lượng dòng chảy.

5. Một số đặc điểm kỹ thuật thường gặp

• Lắp trên các đường ống có đường kính từ 1″ đến 8″.

• Ngõ ra tiếp điểm: NO/NC (thường mở/thường đóng).

• Có khả năng chịu áp suất và nhiệt độ cao.

• Có thể có chứng chỉ UL, FM cho hệ thống PCCC.
