Đồng hồ đo áp lực có tiếp điểm điện – Giải pháp giám sát áp suất hiệu quả

Trong các hệ thống công nghiệp, việc đo lường và giám sát áp suất đóng vai trò quan trọng nhằm đảm bảo thiết bị vận hành ổn định, hạn chế sự cố và nâng cao độ an toàn. Bên cạnh các loại đồng hồ đo áp suất thông thường, đồng hồ đo áp lực có tiếp điểm điện được sử dụng ngày càng phổ biến nhờ khả năng vừa hiển thị áp suất trực tiếp, vừa thực hiện đóng/ngắt mạch điện khi áp suất đạt đến giá trị cài đặt.

Với thiết kế đồng hồ đo áp suất 3 kim có tiếp điểm điện, thiết bị phù hợp cho nhiều hệ thống như đường ống nước, hệ thống hơi, nhà máy, hệ thống khí nén và các ứng dụng công nghiệp khác.

Đồng hồ đo áp lực có tiếp điểm điện là gì?

Đồng hồ đo áp lực có tiếp điểm điện là thiết bị dùng để đo và hiển thị giá trị áp suất của môi chất trong hệ thống, đồng thời được tích hợp thêm cơ cấu tiếp điểm điện.

Khác với đồng hồ áp suất thông thường chỉ có chức năng hiển thị, loại đồng hồ này có thể thực hiện đóng hoặc ngắt mạch điện khi kim đồng hồ đạt đến mức áp suất được cài đặt.

Nhờ đó, thiết bị không chỉ giúp người vận hành quan sát áp suất mà còn có thể kết hợp với các thiết bị điều khiển khác để thực hiện chức năng:

• Bật hoặc tắt bơm.
• Điều khiển máy nén.
• Cảnh báo khi áp suất vượt ngưỡng.
• Điều khiển hệ thống cấp nước.
• Kiểm soát hệ thống hơi.
• Bảo vệ thiết bị khi áp suất quá cao hoặc quá thấp.

Đây chính là lý do đồng hồ đo áp lực có tiếp điểm điện được xem là giải pháp hiệu quả cho các hệ thống cần giám sát và điều khiển áp suất.

Cấu tạo của đồng hồ đo áp lực có tiếp điểm điện

Một đồng hồ đo áp lực có tiếp điểm điện thường bao gồm các bộ phận chính sau:

1. Mặt đồng hồ

Mặt đồng hồ được thiết kế với các vạch chia áp suất rõ ràng, giúp người sử dụng dễ dàng quan sát giá trị đo.

Tùy từng model, đồng hồ có thể được sản xuất với nhiều loại đường kính mặt khác nhau để phù hợp với từng vị trí lắp đặt.

2. Kim chỉ thị áp suất

Kim đồng hồ di chuyển theo sự thay đổi của áp suất trong hệ thống. Người dùng có thể quan sát trực tiếp vị trí kim trên mặt số để xác định áp suất hiện tại.

3. Bộ phận cảm nhận áp suất

Đây là bộ phận tiếp nhận tác động của áp suất môi chất và truyền chuyển động đến cơ cấu hiển thị.

Tùy thiết kế, bộ phận cảm biến có thể sử dụng cơ cấu màng, ống Bourdon hoặc các kết cấu cơ khí phù hợp với từng dòng sản phẩm.

4. Bộ tiếp điểm điện

Đây là bộ phận tạo nên sự khác biệt của đồng hồ đo áp lực có tiếp điểm điện.

Tiếp điểm có thể được cài đặt để đóng hoặc ngắt mạch điện khi kim đạt đến một mức áp suất nhất định. Nhờ đó, đồng hồ có thể kết hợp với hệ thống điều khiển để tự động phản ứng khi áp suất thay đổi.

5. Chân kết nối

Chân kết nối được sử dụng để lắp đồng hồ vào đường ống hoặc thiết bị cần đo áp suất. Khi lựa chọn sản phẩm, cần kiểm tra chính xác kích thước ren và vị trí chân kết nối để đảm bảo lắp đặt phù hợp.

---

Nguyên lý hoạt động của đồng hồ đo áp lực có tiếp điểm điện

Nguyên lý hoạt động của thiết bị tương đối đơn giản.

Khi áp suất trong đường ống thay đổi, bộ phận cảm nhận áp suất bên trong đồng hồ sẽ biến đổi. Chuyển động này được truyền đến cơ cấu kim chỉ thị, giúp kim di chuyển trên mặt đồng hồ.

Đồng thời, kim hoặc cơ cấu tiếp điểm sẽ tương tác với tiếp điểm điện được cài đặt trước.

Khi áp suất đạt đến ngưỡng cài đặt:

Áp suất thay đổi → cơ cấu cảm nhận hoạt động → kim di chuyển → tiếp điểm đóng/ngắt → thiết bị điều khiển thực hiện chức năng tương ứng.

Ví dụ, trong hệ thống bơm nước, khi áp suất giảm xuống dưới mức cài đặt, tiếp điểm có thể gửi tín hiệu để kích hoạt bơm. Khi áp suất tăng đến mức giới hạn, tiếp điểm có thể ngắt mạch để dừng bơm.

Nhờ nguyên lý này, đồng hồ đo áp lực có tiếp điểm điện có thể đáp ứng đồng thời nhu cầu đo áp suất, giám sát và điều khiển.

Ưu điểm nổi bật của đồng hồ đo áp lực có tiếp điểm điện

1. Vừa đo áp suất vừa điều khiển

Ưu điểm lớn nhất của sản phẩm là khả năng kết hợp giữa chức năng đo và điều khiển.

Người vận hành có thể theo dõi trực tiếp giá trị áp suất trên mặt đồng hồ, đồng thời sử dụng tiếp điểm điện để điều khiển thiết bị bên ngoài.

2. Hỗ trợ giám sát áp suất hiệu quả

Khi áp suất thay đổi bất thường, tiếp điểm điện có thể tác động tại ngưỡng đã được cài đặt.

Điều này giúp hệ thống hạn chế tình trạng vận hành ngoài phạm vi cho phép.

3. Giảm thao tác kiểm tra thủ công

Thay vì phải liên tục theo dõi đồng hồ và thao tác bằng tay, hệ thống có thể sử dụng tín hiệu từ tiếp điểm điện để thực hiện đóng/ngắt thiết bị theo điều kiện áp suất.

4. Ứng dụng đa dạng

Đồng hồ đo áp lực có tiếp điểm điện có thể được ứng dụng trong nhiều lĩnh vực như:

• Nhà máy sản xuất.
• Hệ thống cấp nước.
• Hệ thống bơm.
• Hệ thống hơi.
• Hệ thống khí nén.
• Hệ thống HVAC.
• Ngành dầu khí.
• Các dây chuyền công nghiệp.
• Hệ thống xử lý nước.
• Thiết bị và máy móc cần kiểm soát áp suất.

5. Thiết kế dễ quan sát

Mặt đồng hồ có các vạch chia rõ ràng giúp người vận hành dễ dàng quan sát áp suất trong quá trình sử dụng.

Đây là yếu tố đặc biệt hữu ích đối với các hệ thống cần kiểm tra thông số trực tiếp tại vị trí lắp đặt.

Đồng hồ đo áp lực 3 kim có tiếp điểm điện có gì đặc biệt?

Đồng hồ đo áp lực 3 kim có tiếp điểm điện thường được lựa chọn cho những ứng dụng cần xác định nhiều mức áp suất hoặc cần thiết lập ngưỡng điều khiển.

Về nguyên tắc sử dụng, các kim trên mặt đồng hồ có thể được thiết lập để xác định giá trị áp suất và ngưỡng tác động theo thiết kế của từng model.

Đặc biệt, phần tiếp điểm điện giúp đồng hồ có thể kết nối với mạch điều khiển bên ngoài.

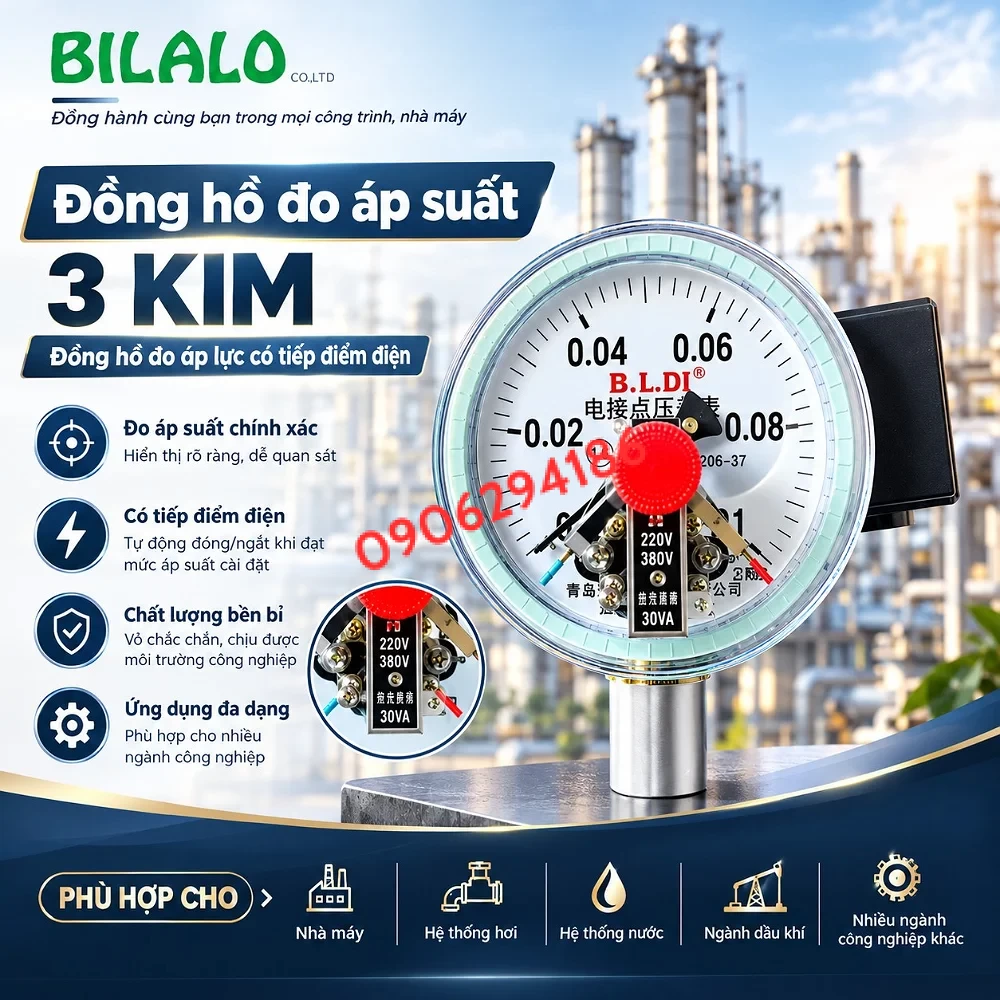

Theo hình ảnh sản phẩm, thiết bị có thông tin điện áp 220V/380V và công suất tiếp điểm được thể hiện 30VA. Tuy nhiên, khi lựa chọn để đưa vào một hệ thống cụ thể, cần đối chiếu thông số của đúng model và yêu cầu tải thực tế trước khi đấu nối.

Ứng dụng của đồng hồ đo áp lực có tiếp điểm điện

Trong hệ thống cấp nước, đồng hồ có thể được sử dụng để theo dõi áp suất đường ống và hỗ trợ điều khiển máy bơm.

Khi áp suất thay đổi đến ngưỡng cài đặt, tiếp điểm điện có thể tác động để đưa tín hiệu đến thiết bị điều khiển.

2. Hệ thống hơi

Áp suất là một trong những thông số quan trọng đối với hệ thống hơi. Đồng hồ đo áp lực có tiếp điểm điện giúp người vận hành theo dõi áp suất và thiết lập ngưỡng cảnh báo hoặc điều khiển phù hợp.

3. Hệ thống khí nén

Trong các dây chuyền sử dụng khí nén, việc duy trì áp suất ổn định giúp thiết bị hoạt động hiệu quả. Đồng hồ có tiếp điểm điện có thể được sử dụng để kiểm soát áp suất trong phạm vi yêu cầu.

4. Hệ thống bơm

Thiết bị có thể kết hợp với máy bơm để thực hiện chức năng đóng/ngắt theo áp suất, giúp giảm thao tác điều khiển thủ công.

5. Nhà máy và dây chuyền sản xuất

Trong môi trường công nghiệp, đồng hồ có thể được lắp đặt tại các đường ống, thiết bị hoặc hệ thống cần theo dõi áp suất thường xuyên.

---

Cách lựa chọn đồng hồ đo áp lực có tiếp điểm điện phù hợp

Để lựa chọn đúng sản phẩm, người dùng nên xem xét một số yếu tố quan trọng.

1. Xác định dải đo áp suất

Đây là yếu tố đầu tiên cần quan tâm.

Dải đo của đồng hồ cần phù hợp với áp suất làm việc thực tế của hệ thống. Không nên lựa chọn đồng hồ có dải đo quá thấp so với áp suất vận hành.

2. Xác định môi chất cần đo

Cần xác định đồng hồ được sử dụng để đo:

• Nước.
• Khí.
• Hơi.
• Dầu.
• Hoặc các loại môi chất khác.

Môi chất ảnh hưởng trực tiếp đến việc lựa chọn vật liệu và kết cấu của đồng hồ.

3. Kiểm tra kích thước ren

Chân ren phải tương thích với đường ống hoặc vị trí lắp đặt. Nếu kích thước ren không phù hợp, cần sử dụng đầu chuyển thích hợp hoặc lựa chọn model khác.

4. Kiểm tra thông số tiếp điểm điện

Đối với loại có tiếp điểm điện, cần đặc biệt quan tâm đến:

• Điện áp.
• Công suất tiếp điểm.
• Kiểu tiếp điểm.
• Số lượng tiếp điểm.
• Phương thức đấu nối.
• Mức áp suất đóng/ngắt.

Không nên chỉ lựa chọn dựa trên dải đo áp suất mà bỏ qua thông số điện.

5. Xác định môi trường lắp đặt

Nếu đồng hồ được sử dụng trong môi trường nhà máy, rung động, nhiệt độ cao, độ ẩm hoặc có nhiều bụi, cần lựa chọn sản phẩm có kết cấu phù hợp.

---

Những lưu ý khi lắp đặt đồng hồ đo áp lực có tiếp điểm điện

Để đồng hồ hoạt động ổn định và đảm bảo độ chính xác, quá trình lắp đặt cần được thực hiện đúng kỹ thuật.

Thứ nhất, lựa chọn vị trí lắp đặt dễ quan sát và thuận tiện cho việc kiểm tra, bảo trì.

Thứ hai, sử dụng đúng kích thước ren và phụ kiện kết nối. Không nên siết quá mạnh vì có thể làm ảnh hưởng đến chân ren hoặc thân đồng hồ.

Thứ ba, kiểm tra hệ thống trước khi đưa đồng hồ vào vận hành, đặc biệt là khả năng rò rỉ tại vị trí kết nối.

Thứ tư, phần đấu nối điện cần được thực hiện đúng sơ đồ của nhà sản xuất. Đối với các tải có công suất lớn, cần xem xét sử dụng thiết bị trung gian như relay hoặc contactor phù hợp thay vì đấu tải trực tiếp vào tiếp điểm nếu vượt giới hạn cho phép.

Thứ năm, sau khi lắp đặt cần kiểm tra khả năng đóng/ngắt của tiếp điểm tại các mức áp suất cài đặt.

---

Vì sao nên sử dụng đồng hồ đo áp lực có tiếp điểm điện?

Nếu hệ thống chỉ cần đọc áp suất, một chiếc đồng hồ áp suất thông thường có thể đáp ứng nhu cầu.

Tuy nhiên, với hệ thống cần tự động giám sát, cảnh báo hoặc điều khiển theo áp suất, đồng hồ đo áp lực có tiếp điểm điện sẽ mang lại nhiều lợi ích hơn.

Thiết bị giúp:

• Theo dõi áp suất trực tiếp.
• Thiết lập ngưỡng tác động.
• Hỗ trợ đóng/ngắt thiết bị.
• Giảm thao tác thủ công.
• Nâng cao khả năng kiểm soát hệ thống.
• Phù hợp với nhiều ứng dụng công nghiệp.

Đây là giải pháp đáng cân nhắc cho những hệ thống cần kết hợp đo lường và điều khiển áp suất trong cùng một thiết bị.

Mua đồng hồ đo áp lực có tiếp điểm điện ở đâu?

Khi lựa chọn đồng hồ đo áp lực có tiếp điểm điện, ngoài giá thành, khách hàng nên quan tâm đến nguồn gốc sản phẩm, thông số kỹ thuật, dải đo, kiểu kết nối và khả năng đáp ứng với hệ thống thực tế.

BILALO CO., LTD cung cấp các thiết bị đo lường và điều khiển công nghiệp, trong đó có các sản phẩm đồng hồ đo áp suất, đồng hồ đo nhiệt độ, công tắc áp suất, công tắc dòng chảy và nhiều thiết bị phục vụ hệ thống công nghiệp.

Khách hàng nên cung cấp các thông tin như môi chất sử dụng, dải áp suất cần đo, kích thước ren, yêu cầu tiếp điểm điện và môi trường lắp đặt để được tư vấn model phù hợp.

Thông tin BILALO

BILALO CO., LTD
VP Hà Nội: Số 41/125, Đường Đình Xuyên, TDP Yên Bình, Xã Phù Đổng, TP. Hà Nội.
Website: bilalo.com.vn

Câu hỏi thường gặp về đồng hồ đo áp lực có tiếp điểm điện

Đồng hồ đo áp lực có tiếp điểm điện dùng để làm gì?

Thiết bị dùng để đo và hiển thị áp suất, đồng thời sử dụng tiếp điểm điện để đóng/ngắt mạch khi áp suất đạt đến giá trị cài đặt.

Đồng hồ đo áp lực có tiếp điểm điện có thể điều khiển máy bơm không?

Có thể, nếu thông số tiếp điểm và sơ đồ đấu nối phù hợp với hệ thống. Với tải lớn, nên sử dụng thiết bị đóng cắt trung gian phù hợp để đảm bảo an toàn.

Đồng hồ đo áp lực có tiếp điểm điện dùng cho những hệ thống nào?

Sản phẩm có thể được sử dụng trong hệ thống nước, hệ thống hơi, khí nén, máy bơm, HVAC, nhà máy, dây chuyền sản xuất và nhiều ứng dụng công nghiệp khác.

Có cần lựa chọn dải đo phù hợp không?

Có. Dải đo cần phù hợp với áp suất làm việc của hệ thống để đảm bảo khả năng quan sát và kiểm soát áp suất hiệu quả.

---

Kết luận

Đồng hồ đo áp lực có tiếp điểm điện – Giải pháp giám sát áp suất hiệu quả cho các hệ thống cần đồng thời thực hiện chức năng đo lường và điều khiển. Không chỉ hiển thị áp suất trực quan, thiết bị còn có khả năng tác động tiếp điểm tại mức áp suất cài đặt, hỗ trợ tự động hóa và nâng cao khả năng kiểm soát hệ thống.

Với nhiều ưu điểm về khả năng giám sát, điều khiển, ứng dụng đa dạng và dễ quan sát, đây là lựa chọn phù hợp cho hệ thống nước, hơi, khí nén, máy bơm và nhiều dây chuyền công nghiệp.
