TỔNG QUAN VỀ ĐỒNG HỒ ĐO ÁP SUẤT CHÊNH ÁP

1. Khái niệm chung

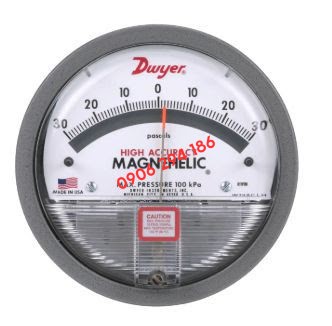

Đồng hồ đo áp suất chênh áp (tiếng Anh: Differential Pressure Gauge) là thiết bị dùng để đo và hiển thị sự chênh lệch áp suất giữa hai điểm trong một hệ thống. Khác với đồng hồ đo áp suất thông thường (chỉ đo áp suất tại một điểm), đồng hồ chênh áp thể hiện mức chênh áp giữa hai vùng áp suất, từ đó giúp người vận hành đánh giá tình trạng hoạt động của hệ thống một cách chính xác.

2. Nguyên lý hoạt động

Đồng hồ chênh áp hoạt động dựa trên nguyên tắc:

So sánh áp suất tại hai điểm khác nhau (áp suất cao và áp suất thấp), sau đó chuyển đổi sự chênh lệch này thành chuyển động cơ học hoặc tín hiệu điện để hiển thị lên mặt đồng hồ.

Cấu tạo bên trong có thể sử dụng màng ngăn (diaphragm), ống Bourdon kép, piston, hoặc cảm biến điện tử để xử lý chênh lệch này.

3. Cấu tạo cơ bản

Một đồng hồ đo áp suất chênh áp thường bao gồm:

• Hai cổng kết nối áp suất:

  • Cổng áp suất cao (High Pressure – H)

  • Cổng áp suất thấp (Low Pressure – L)

• Cơ cấu đo lường:

  • Loại cơ học: dùng màng ngăn hoặc ống Bourdon

  • Loại điện tử: dùng cảm biến áp suất chuyển đổi chênh lệch thành tín hiệu điện

• Hệ thống truyền động và hiển thị:

  • Kim đồng hồ, mặt hiển thị có đơn vị: Pa, kPa, bar, psi,…

4. Phân loại

Đồng hồ đo áp suất chênh áp có thể được phân loại như sau:

a. Theo nguyên lý hoạt động:

• Loại cơ học: Hiển thị trực tiếp bằng kim đồng hồ

• Loại điện tử: Tích hợp cảm biến và xuất tín hiệu analog (4–20 mA) hoặc kỹ thuật số

b. Theo môi chất đo:

• Dùng cho khí: Trong hệ thống khí nén, HVAC

• Dùng cho chất lỏng: Trong hệ thống nước, dầu, hóa chất

• Chịu được môi trường ăn mòn: Thép không gỉ, Teflon phủ,…

5. Ứng dụng thực tế

Đồng hồ đo áp suất chênh áp được sử dụng rộng rãi trong nhiều lĩnh vực:

• Giám sát bộ lọc (lọc khí, lọc nước):
  Nếu áp suất chênh lệch tăng, chứng tỏ bộ lọc bị nghẹt và cần thay thế.

• Đo lưu lượng gián tiếp:
  Khi kết hợp với thiết bị như ống Venturi, orifice plate, hoặc ống Pitot.

• Giám sát hệ thống HVAC:
  Đảm bảo chênh áp giữa phòng sạch và môi trường ngoài đúng chuẩn.

• Theo dõi hiệu suất bơm:
  So sánh áp suất đầu vào và đầu ra để đánh giá tình trạng hoạt động của bơm.

6. Ưu điểm

• Giúp phát hiện sớm các sự cố như tắc nghẽn, rò rỉ, suy giảm hiệu suất

• Đo chính xác chênh lệch áp suất nhỏ

• Đơn giản, dễ sử dụng và bảo trì (với loại cơ học)

• Có thể hoạt động độc lập không cần nguồn điện (đối với đồng hồ cơ)

7. Nhược điểm

• Không đo được áp suất tuyệt đối tại từng điểm

• Một số loại cơ học không phù hợp với chênh lệch áp rất nhỏ

• Phiên bản điện tử cần cấp nguồn và có thể đắt hơn

8. Kết luận

Đồng hồ đo áp suất chênh áp là thiết bị quan trọng trong nhiều hệ thống công nghiệp và dân dụng. Việc sử dụng thiết bị này giúp người vận hành nắm bắt được tình trạng vận hành của hệ thống, từ đó đưa ra các biện pháp bảo trì và vận hành hiệu quả hơn.
