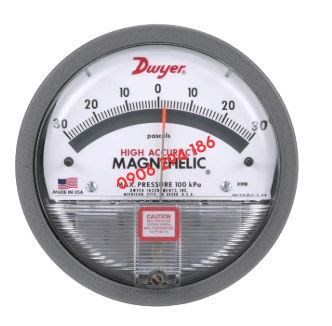

Đồng hồ chênh áp Dwyer là một thiết bị đo lường được sử dụng rộng rãi để đo áp suất chênh lệch (differential pressure) giữa hai điểm trong các hệ thống khí hoặc chất lỏng. Đây là thiết bị nổi tiếng của hãng Dwyer Instruments, Inc. – một nhà sản xuất thiết bị đo và điều khiển công nghiệp của Mỹ. Dòng sản phẩm phổ biến nhất là Dwyer Magnehelic® Differential Pressure Gauge.

🔍 Tổng quan về đồng hồ chênh áp Dwyer

1.Nguyên lý hoạt động

Đồng hồ chênh áp Dwyer hoạt động dựa trên nguyên lý:

• Chênh lệch áp suất giữa hai đầu vào sẽ tác động lên một màng ngăn linh hoạt.
• Màng ngăn truyền lực qua cơ cấu cơ khí hoặc từ trường để hiển thị giá trị áp suất chênh lệch trên mặt đồng hồ.

2.Các dòng sản phẩm chính

• Magnehelic®: Dòng đồng hồ chênh áp phổ biến nhất, dùng đo áp suất dương, âm hoặc chênh áp. Ứng dụng trong HVAC, phòng sạch, quạt, lọc gió, buồng thí nghiệm, v.v.
• Minihelic®: Phiên bản nhỏ gọn hơn, tiết kiệm không gian.
• Capsuhelic®: Dùng cho chất lỏng và khí, đo chính xác cao.

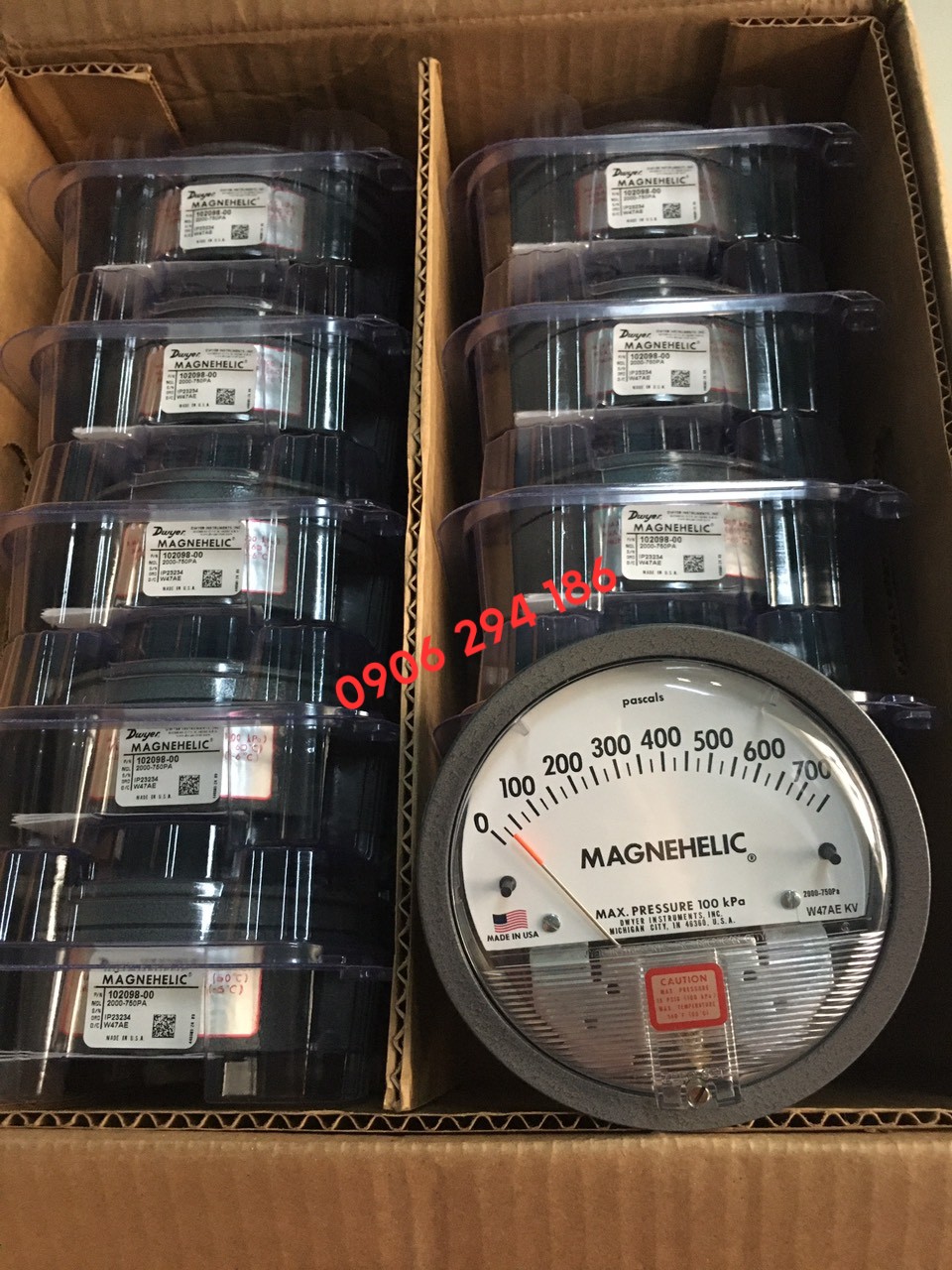

• Series 2000: Một trong những series phổ biến nhất của dòng Magnehelic®.

3.Thông số kỹ thuật cơ bản

• Dải đo: Tùy thuộc model, từ 0–60 Pa cho đến vài kPa hoặc inch WC (inch cột nước).
• Độ chính xác: ±2% đến ±1% toàn thang đo.
• Vật liệu:
  • Vỏ: Nhôm đúc, có thể có lớp sơn epoxy chống ăn mòn.
  • Cửa sổ: Nhựa polycarbonate trong suốt, chống vỡ.
  • Màng ngăn: Neoprene hoặc silicone (tùy model).
• Kết nối: Thường là 1/8″ NPT hoặc đầu nối ống mềm.

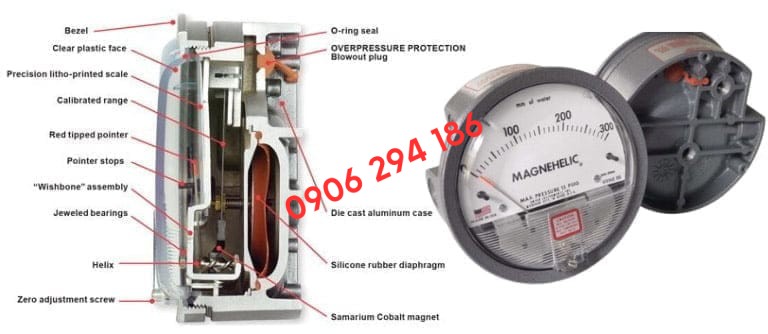

4.Cấu tạo của đồng hồ chênh áp Dwyer

Cấu tạo cơ bản của đồng hồ Magnehelic bao gồm:

• Vỏ (Housing): thường được làm từ nhôm hoặc nhựa, có mặt kính trong suốt.
• Mặt hiển thị (Dial): chia độ rõ ràng, thường từ 0–60 Pa đến vài kPa tùy model.
• Kim chỉ (Pointer): chỉ giá trị chênh áp.
• Ống Bourdon/Màng đàn hồi: phần cảm biến chính, biến đổi áp suất thành chuyển động cơ học.
• Lò xo và bộ truyền động cơ học.
• Hai cổng nối (High & Low Pressure): để kết nối với hai nguồn áp suất khác nhau.

5.Ưu điểm

• Không cần nguồn điện (với loại cơ học).
• Bền bỉ, dễ lắp đặt và bảo trì.
• Đa dạng model và dải đo.
• Đáp ứng tiêu chuẩn phòng sạch, HVAC, y tế, công nghiệp thực phẩm.

6.Ứng dụng phổ biến

• HVAC: Giám sát áp suất lọc gió, áp suất quạt, áp suất trong ống gió.

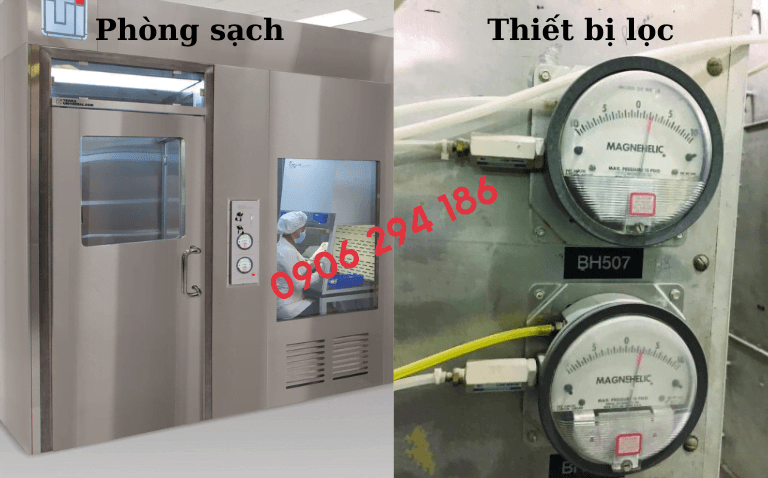

• Phòng sạch: Đo chênh áp giữa các khu vực để đảm bảo luồng không khí một chiều.
• Bệnh viện, phòng thí nghiệm: Kiểm soát môi trường áp lực âm/dương.
• Nhà máy công nghiệp: Giám sát hệ thống lọc, bơm, quạt, v.v.
