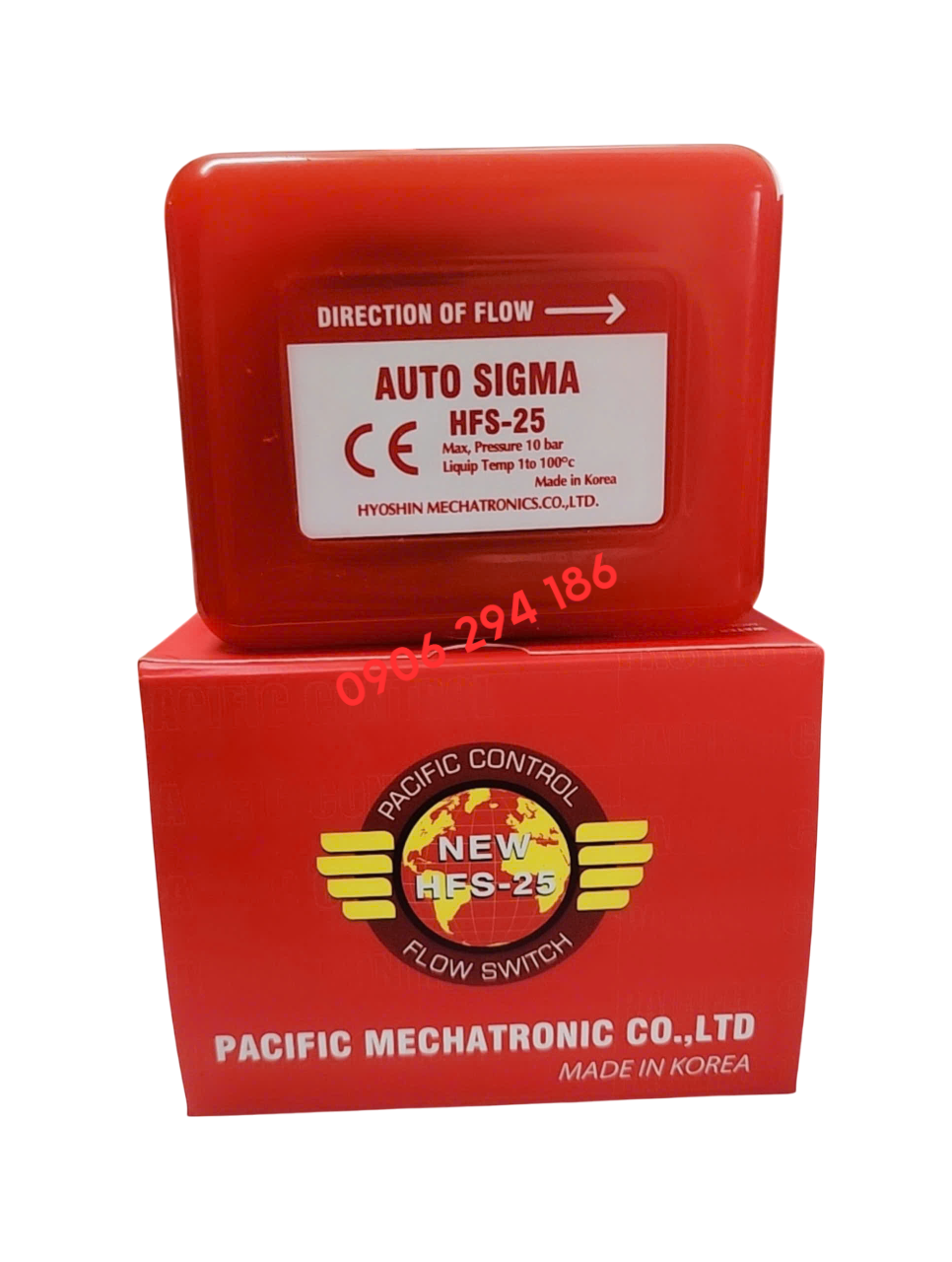

🔧 Công Tắc Dòng Chảy Autosigma HFS25 – Thông Tin Chi Tiết

1. 📝 Giới Thiệu Chung

Công tắc dòng chảy HFS25 là loại công tắc dòng chảy (flow switch) cơ học, được sản xuất tại Hàn Quốc, chuyên dùng để phát hiện dòng chảy trong hệ thống đường ống chứa nước hoặc chất lỏng. Khi lưu lượng chất lỏng đạt đến một ngưỡng nhất định, công tắc sẽ kích hoạt để báo hiệu hoặc điều khiển thiết bị khác như máy bơm, hệ thống báo cháy, hoặc chiller.

👉 Phù hợp với hệ thống HVAC, PCCC, bơm nước, tuần hoàn nhiệt…

2. ⚙️ Thông Số Kỹ Thuật

Thông số	Giá trị
Model	HFS25
Hãng sản xuất	Autosigma (Hàn Quốc)
Kích thước kết nối	DN25 (1 inch – phi 34mm)
Chất liệu thân	Đồng (Brass) hoặc thép không gỉ (inox tùy loại)
Áp suất làm việc tối đa	10 bar (~1 MPa)
Nhiệt độ chất lỏng	0 – 100°C
Tín hiệu điện	SPDT (Single Pole Double Throw)
Dòng điện hoạt động	AC 250V / 5A hoặc DC 30V / 3A
Ngưỡng kích hoạt dòng chảy	1.5 – 3 L/min (có thể điều chỉnh bằng lá chắn)
Chuẩn kết nối ren	Ren trong BSP 1”
Cấp bảo vệ	IP44

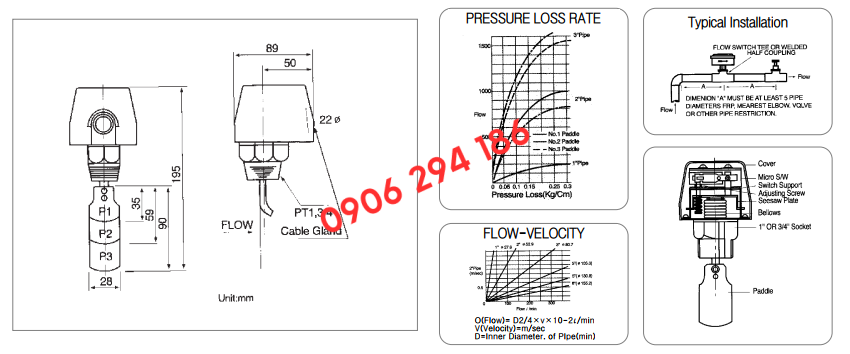

3. ⚙️ Cấu Tạo

• Lá chắn kim loại: Gắn trong ống, di chuyển theo lưu lượng dòng chảy.
• Nam châm và công tắc từ: Kích hoạt tín hiệu khi lá chắn bị đẩy.
• Vỏ bảo vệ: Chống bụi và nước nhẹ.
• Ngõ ra tín hiệu điện: Kết nối với rơle, PLC, báo động hoặc các thiết bị điều khiển khác.

4. 🛠️ Nguyên Lý Hoạt Động

Khi nước chảy qua ống, nó đẩy lá chắn kim loại (paddle) bên trong công tắc. Lá chắn di chuyển sẽ tác động lên công tắc bên trong thông qua lực từ hoặc cơ học. Khi không có lưu lượng, công tắc ở trạng thái “ngắt”. Khi có lưu lượng đạt ngưỡng, công tắc chuyển sang trạng thái “đóng”.

👉 Dạng tiếp điểm SPDT cho phép lựa chọn NO (thường mở) hoặc NC (thường đóng), tiện lợi cho cả mạch cảnh báo và điều khiển.

5. ✅ Ưu Điểm Của Công Tắc Dòng Chảy HFS25

• Độ bền cao, ổn định trong môi trường công nghiệp.
• Thiết kế đơn giản, dễ bảo trì.
• Không yêu cầu nguồn nuôi riêng (do hoạt động cơ học).
• Giá thành rẻ, phổ biến trên thị trường.
• Có thể điều chỉnh ngưỡng kích hoạt bằng cách thay đổi độ dài lá chắn.

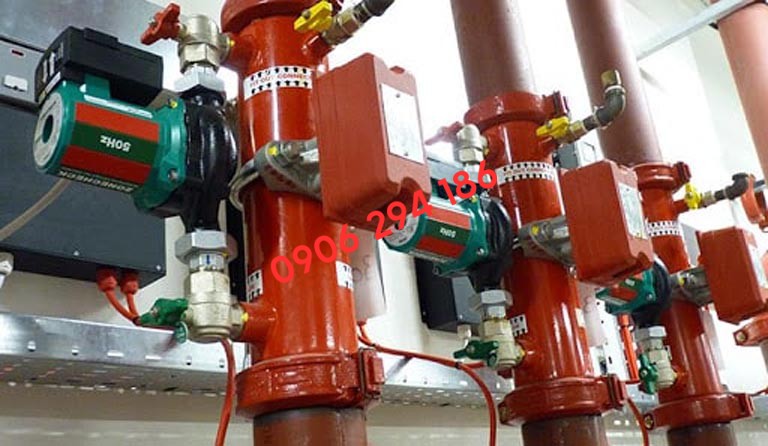

6. 🔌 Ứng Dụng Thực Tế

• Hệ thống PCCC (phòng cháy chữa cháy): Kết hợp với còi báo cháy, đèn cảnh báo khi phát hiện dòng chảy trong đường ống nước cứu hỏa.
• Hệ thống làm lạnh – HVAC: Bảo vệ máy bơm tuần hoàn khi không có nước.
• Máy bơm nước: Tự động bật/tắt theo lưu lượng.
• Thiết bị trao đổi nhiệt: Ngắt hệ thống nếu không có dòng nước để bảo vệ thiết bị.

7. 🧰 Hướng Dẫn Lắp Đặt Công Tắc Dòng Chảy HFS25

• Bước 1: Chọn vị trí lắp đặt theo chiều ngang của ống (hạn chế lắp dọc).
• Bước 2: Khoan và lắp công tắc vào ống bằng ren phi 34mm (BSP 1”).
• Bước 3: Kết nối điện với thiết bị điều khiển hoặc tín hiệu báo.
• Bước 4: Kiểm tra hướng dòng chảy trùng với chiều mũi tên trên thân công tắc.
• Bước 5: Cố định chắc chắn để tránh rung lắc.

⚠️ Lưu ý: Không lắp ở vị trí có xoáy nước mạnh hoặc gần co – tránh báo sai.

8. 📌 Một Số Lưu Ý Khi Sử Dụng

• Không dùng với chất lỏng đặc, hóa chất ăn mòn (chỉ nên dùng với nước sạch).
• Kiểm tra định kỳ để đảm bảo lá chắn không bị kẹt.
• Dây điện nên đi ống bảo vệ, tránh nước và côn trùng.
• Không lắp ngược chiều dòng chảy – dễ gây hư công tắc.

9. 💬 Tổng Kết

Công tắc dòng chảy Autosigma HFS25 là lựa chọn lý tưởng cho các ứng dụng điều khiển dòng chảy nước dân dụng và công nghiệp. Với độ bền cao, dễ lắp đặt và giá thành phải chăng, đây là sản phẩm được ưa chuộng trong ngành cơ điện lạnh, phòng cháy chữa cháy và tự động hóa.
