Hướng Dẫn Sử Dụng Công Tắc Áp Suất Autosigma HS210

Công tắc áp suất Autosigma HS210 là thiết bị được sử dụng để giám sát và điều khiển áp suất trong nhiều hệ thống công nghiệp, dân dụng và hệ thống HVAC. Thiết bị có chức năng đóng/ngắt mạch điện khi áp suất đạt đến ngưỡng cài đặt, giúp bảo vệ máy móc và duy trì hệ thống vận hành ổn định.

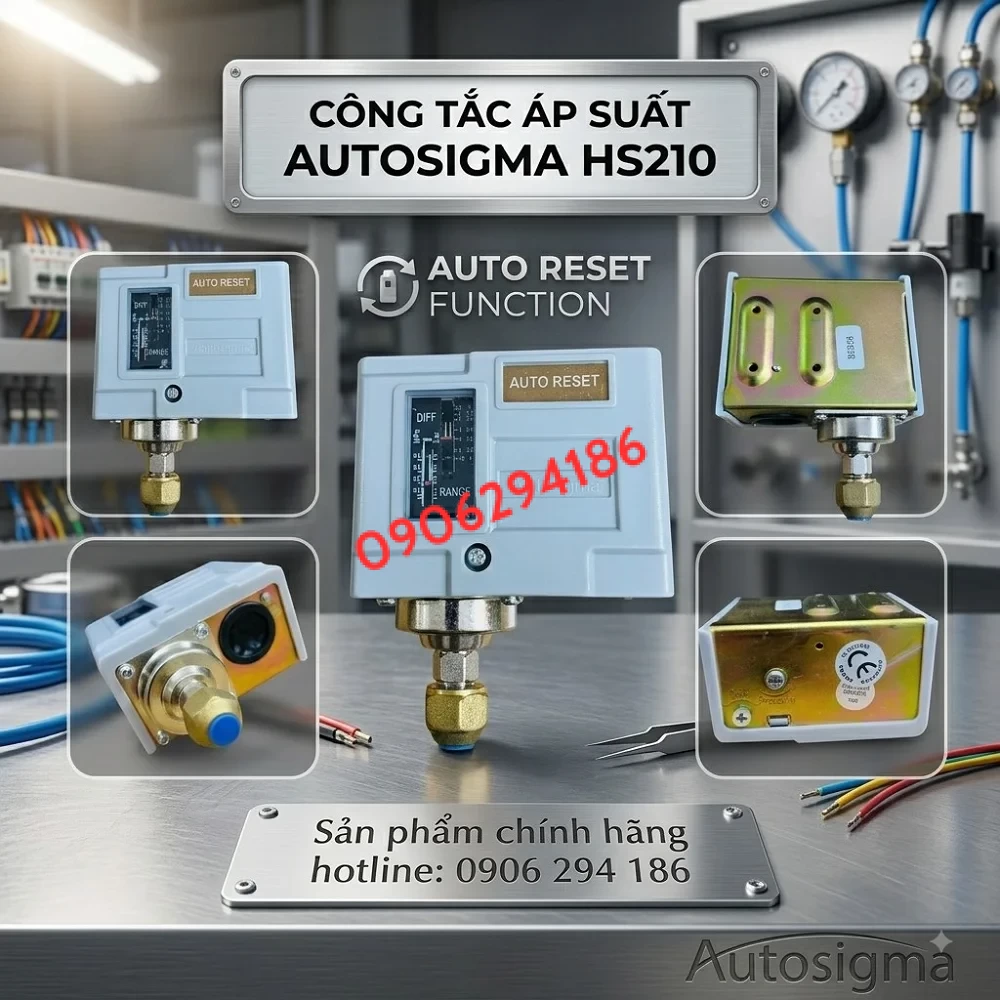

Trong hình ảnh trên, công tắc áp suất Autosigma HS210 nổi bật với thiết kế nhỏ gọn, cơ cấu điều chỉnh áp suất trực quan và chức năng Auto Reset. Đây là một trong những đặc điểm giúp thiết bị thuận tiện khi sử dụng trong các hệ thống cần tự động kiểm soát áp suất.

Bài viết dưới đây sẽ hướng dẫn chi tiết cách sử dụng, cài đặt, kiểm tra và bảo quản công tắc áp suất Autosigma HS210, đồng thời cung cấp một số lưu ý quan trọng để thiết bị hoạt động chính xác và bền bỉ.

1. Công tắc áp suất Autosigma HS210 là gì?

Công tắc áp suất Autosigma HS210 là thiết bị cảm biến và điều khiển áp suất. Khi áp suất của môi chất thay đổi đến ngưỡng được cài đặt, cơ cấu bên trong công tắc sẽ tác động lên hệ thống tiếp điểm điện để đóng hoặc ngắt mạch.

Thiết bị thường được sử dụng trong những hệ thống cần kiểm soát áp suất tự động như:

• Hệ thống máy nén khí.
• Hệ thống bơm nước.
• Hệ thống HVAC.
• Hệ thống lạnh và điều hòa.
• Thiết bị công nghiệp sử dụng áp suất.
• Hệ thống cấp nước và tăng áp.
• Các máy móc cần bảo vệ khi áp suất quá cao hoặc quá thấp.

Một ưu điểm đáng chú ý của model HS210 trong hình ảnh là Auto Reset Function – chức năng tự động reset. Tùy theo cấu hình và điều kiện vận hành thực tế, chức năng này giúp công tắc tự động trở về trạng thái hoạt động sau khi điều kiện áp suất trở lại mức phù hợp.

Lưu ý: Ngưỡng áp suất, kiểu tiếp điểm và cách đấu điện cần được xác định theo đúng phiên bản HS210 thực tế và tài liệu kỹ thuật đi kèm sản phẩm.

2. Đặc điểm nổi bật của Autosigma HS210

Thiết kế nhỏ gọn, dễ lắp đặt

Autosigma HS210 có kiểu dáng tương đối nhỏ gọn, phù hợp với những vị trí lắp đặt có không gian hạn chế. Phần vỏ bảo vệ giúp hạn chế tác động từ môi trường bên ngoài trong quá trình sử dụng.

Trên mặt thiết bị có khu vực điều chỉnh và hiển thị thông số, giúp người dùng thuận tiện hơn khi thiết lập ngưỡng áp suất.

Chức năng Auto Reset

Điểm nổi bật được thể hiện rõ trên hình ảnh là dòng chữ AUTO RESET FUNCTION. Chức năng này cho phép thiết bị tự động khôi phục trạng thái theo nguyên lý hoạt động được thiết kế khi điều kiện áp suất trở về vùng cho phép.

Đây là tính năng hữu ích đối với các hệ thống cần vận hành tự động và hạn chế việc phải can thiệp thủ công sau mỗi lần công tắc tác động.

Cơ cấu điều chỉnh áp suất

Công tắc được thiết kế với khu vực điều chỉnh giúp người sử dụng thiết lập ngưỡng hoạt động phù hợp với yêu cầu của hệ thống.

Khi điều chỉnh, người dùng cần căn cứ vào:

• Áp suất làm việc bình thường.
• Áp suất tối đa cho phép.
• Áp suất tối thiểu cần duy trì.
• Yêu cầu đóng/ngắt của thiết bị.
• Đặc tính của hệ thống đang sử dụng.

Khả năng ứng dụng đa dạng

Với chức năng giám sát áp suất, Autosigma HS210 có thể được ứng dụng trong nhiều hệ thống cần điều khiển thiết bị dựa trên sự thay đổi của áp suất.

3. Nguyên lý hoạt động của công tắc áp suất Autosigma HS210

Về cơ bản, công tắc áp suất hoạt động dựa trên sự thay đổi áp suất tác động lên cơ cấu cảm nhận bên trong thiết bị.

Khi áp suất thay đổi:

Áp suất môi chất → cơ cấu cảm nhận áp suất → cơ cấu chuyển đổi → tiếp điểm điện → thiết bị điều khiển

Khi áp suất đạt đến ngưỡng đã cài đặt, tiếp điểm điện sẽ thay đổi trạng thái. Tín hiệu này có thể được sử dụng để điều khiển máy bơm, máy nén hoặc thiết bị điện liên quan.

Ví dụ, trong một hệ thống có máy bơm tăng áp, công tắc áp suất có thể được sử dụng để giám sát áp suất đường ống. Khi áp suất thay đổi đến mức cài đặt, công tắc sẽ tác động để điều khiển thiết bị theo yêu cầu của hệ thống.

4. Chuẩn bị trước khi sử dụng Autosigma HS210

Trước khi lắp đặt và sử dụng công tắc áp suất Autosigma HS210, cần kiểm tra một số yếu tố quan trọng.

Kiểm tra model và thông số

Trước tiên cần xác định chính xác model, dải áp suất và cấu hình tiếp điểm của sản phẩm.

Không nên chỉ dựa vào hình dáng bên ngoài để xác định thông số kỹ thuật. Các thông số cần được đối chiếu với nhãn sản phẩm hoặc tài liệu kỹ thuật của đúng phiên bản HS210.

Kiểm tra hệ thống áp suất

Đảm bảo hệ thống đang ở trạng thái an toàn trước khi lắp đặt. Nếu hệ thống đang có áp suất, cần thực hiện biện pháp cô lập và xả áp phù hợp trước khi tháo/lắp thiết bị.

Kiểm tra đường ống kết nối

Vị trí kết nối phải sạch, không có bụi bẩn, cặn hoặc vật liệu làm ảnh hưởng đến đường truyền áp suất.

Đồng thời cần đảm bảo kết nối cơ khí chắc chắn, không rò rỉ.

Kiểm tra nguồn điện

Trước khi đấu dây, cần xác định chính xác:

• Điện áp sử dụng.
• Sơ đồ tiếp điểm.
• Thiết bị tải được điều khiển.
• Dòng điện phù hợp với tiếp điểm.
• Phương pháp bảo vệ mạch điện.

Không nên tự ý đấu điện nếu chưa xác định rõ sơ đồ chân của phiên bản HS210 đang sử dụng.

=> Công tắc áp suất HS210, Công tắc áp suất Hàn Quốc, Rơ le áp suất HS210, relay áp suất hs210, Công tắc áp suất Autosigma

5. Hướng dẫn lắp đặt công tắc áp suất Autosigma HS210

Bước 1: Chọn vị trí lắp đặt

Chọn vị trí thuận tiện cho việc:

• Quan sát thiết bị.
• Điều chỉnh áp suất.
• Kiểm tra và bảo trì.
• Đấu nối điện.
• Tháo thiết bị khi cần thay thế.

Nên tránh vị trí có rung động mạnh, nhiệt độ vượt giới hạn cho phép hoặc tiếp xúc trực tiếp với nước, hóa chất và môi trường có khả năng gây ăn mòn nếu thiết bị không được thiết kế cho những điều kiện này.

Bước 2: Kết nối với đường áp suất

Kết nối đầu cảm nhận áp suất của HS210 với đường ống hoặc thiết bị cần giám sát.

Các mối nối phải được siết chắc chắn nhưng không nên dùng lực quá mức vì có thể làm hư hỏng phần ren hoặc đầu kết nối.

Sau khi lắp đặt cần kiểm tra khả năng rò rỉ của hệ thống.

Bước 3: Đấu nối điện

Ngắt nguồn điện hoàn toàn trước khi đấu dây.

Dựa vào sơ đồ điện của đúng model, tiến hành kết nối các đầu dây vào tiếp điểm tương ứng.

Cần đặc biệt chú ý đến:

• Đúng chân COM/NO/NC nếu phiên bản sử dụng các tiếp điểm này.
• Đúng điện áp.
• Đúng tải.
• Đảm bảo dây điện được cố định chắc chắn.
• Không để dây dẫn bị hở hoặc tiếp xúc với phần kim loại gây chập điện.

Không nên đấu trực tiếp tải có dòng điện lớn vượt quá khả năng tiếp điểm của công tắc. Trong trường hợp cần điều khiển tải lớn, có thể sử dụng thiết bị trung gian phù hợp như relay hoặc contactor theo thiết kế của hệ thống.

6. Hướng dẫn cài đặt áp suất Autosigma HS210

Đây là bước quan trọng quyết định khả năng điều khiển của công tắc.

Tùy từng phiên bản, HS210 có thể có cơ cấu điều chỉnh tương ứng với ngưỡng áp suất. Người sử dụng cần tham khảo đúng tài liệu kỹ thuật của sản phẩm để xác định chiều tăng/giảm và cách cài đặt chính xác.

Quy trình tổng quát có thể thực hiện như sau:

Bước 1: Xác định áp suất mục tiêu

Xác định mức áp suất mà hệ thống cần đóng hoặc ngắt thiết bị.

Không nên cài đặt theo cảm tính. Ngưỡng cài đặt phải phù hợp với áp suất làm việc và giới hạn an toàn của hệ thống.

Bước 2: Điều chỉnh cơ cấu cài đặt

Sử dụng cơ cấu điều chỉnh trên công tắc để thiết lập ngưỡng áp suất mong muốn.

Nên điều chỉnh từng bước nhỏ thay vì xoay quá nhiều lần cùng lúc.

Bước 3: Kiểm tra áp suất thực tế

Sau khi điều chỉnh, vận hành hệ thống và theo dõi áp suất bằng đồng hồ đo áp suất phù hợp.

Khi áp suất đạt đến ngưỡng cài đặt, kiểm tra xem tiếp điểm có thay đổi trạng thái đúng yêu cầu hay không.

Bước 4: Kiểm tra khả năng reset

Đối với phiên bản có Auto Reset, tiếp tục kiểm tra khi áp suất trở lại vùng hoạt động bình thường.

Thiết bị cần thực hiện quá trình reset theo đặc tính của model và cấu hình được sử dụng.

7. Cách kiểm tra hoạt động của Autosigma HS210

Sau khi lắp đặt, nên tiến hành kiểm tra theo trình tự:

Kiểm tra cơ khí → kiểm tra rò rỉ → kiểm tra điện → tạo thay đổi áp suất → quan sát tiếp điểm → kiểm tra reset → vận hành thử.

Trong quá trình kiểm tra cần theo dõi:

• Công tắc có tác động đúng ngưỡng hay không.
• Hệ thống có xảy ra rò rỉ áp suất không.
• Tiếp điểm điện có hoạt động ổn định không.
• Thiết bị tải có đóng/ngắt đúng yêu cầu không.
• Chức năng Auto Reset có hoạt động đúng không.
• Có hiện tượng cháy, nóng bất thường hoặc phát tia lửa điện không.

Nếu phát hiện bất thường, cần ngắt hệ thống và kiểm tra nguyên nhân trước khi tiếp tục vận hành.

8. Ứng dụng của công tắc áp suất Autosigma HS210

Công tắc áp suất Autosigma HS210 có thể được sử dụng trong nhiều hệ thống kiểm soát áp suất.

Ứng dụng trong hệ thống bơm nước

HS210 có thể được sử dụng để giám sát áp suất đường ống và phối hợp điều khiển máy bơm theo yêu cầu thiết kế.

Ứng dụng này phù hợp với các hệ thống cấp nước, tăng áp hoặc các thiết bị cần duy trì áp suất trong một khoảng nhất định.

Ứng dụng trong máy nén khí

Trong hệ thống khí nén, công tắc áp suất có thể đóng vai trò giám sát áp suất và phát tín hiệu điều khiển máy nén hoặc thiết bị liên quan.

Ứng dụng trong HVAC

Công tắc áp suất được sử dụng để giám sát các điều kiện áp suất trong hệ thống HVAC tùy theo thiết kế của từng thiết bị.

Ứng dụng trong hệ thống công nghiệp

Trong dây chuyền sản xuất, HS210 có thể được tích hợp vào hệ thống điều khiển để giám sát áp suất và bảo vệ thiết bị khi áp suất vượt khỏi giới hạn được thiết lập.

9. Những lưu ý quan trọng khi sử dụng Autosigma HS210

Để công tắc áp suất Autosigma HS210 hoạt động ổn định và có tuổi thọ cao, người sử dụng cần lưu ý:

Không vượt quá giới hạn áp suất

Tuyệt đối không vận hành công tắc ngoài dải áp suất cho phép của phiên bản sản phẩm.

Không đấu điện khi đang có nguồn

Luôn ngắt nguồn trước khi thực hiện đấu dây, tháo nắp hoặc bảo trì.

Không tự ý thay đổi cấu tạo

Không nên tháo rời hoặc thay đổi các bộ phận bên trong nếu không có chuyên môn kỹ thuật.

Kiểm tra định kỳ

Nên kiểm tra công tắc theo định kỳ, đặc biệt tại các hệ thống hoạt động liên tục.

Các hạng mục nên kiểm tra gồm:

• Đầu nối áp suất.
• Mối nối đường ống.
• Dây điện.
• Tiếp điểm.
• Cơ cấu điều chỉnh.
• Tình trạng vỏ thiết bị.
• Khả năng Auto Reset.

Giữ thiết bị sạch sẽ

Bụi bẩn, dầu, nước hoặc hóa chất có thể ảnh hưởng đến thiết bị nếu môi trường sử dụng không phù hợp.

Nên vệ sinh bên ngoài bằng phương pháp phù hợp và tránh để chất lỏng xâm nhập vào bên trong.

10. Một số lỗi thường gặp khi sử dụng công tắc áp suất

Công tắc không tác động

Nguyên nhân có thể liên quan đến:

• Cài đặt áp suất chưa phù hợp.
• Áp suất thực tế chưa đạt ngưỡng.
• Đấu dây không đúng.
• Tiếp điểm gặp vấn đề.
• Đường truyền áp suất bị tắc.
• Thiết bị hoặc cơ cấu cảm nhận bị hư hỏng.

Công tắc tác động không ổn định

Có thể kiểm tra:

• Áp suất hệ thống có dao động quá lớn không.
• Đường ống có rung động mạnh không.
• Đầu kết nối có bị tắc nghẽn không.
• Cài đặt có phù hợp với điều kiện thực tế không.
• Hệ thống điện có ổn định không.

Auto Reset không hoạt động như mong muốn

Cần kiểm tra đúng cấu hình của phiên bản HS210 đang sử dụng, điều kiện áp suất tại thời điểm reset và sơ đồ đấu nối.

Nếu thiết bị vẫn không hoạt động, nên kiểm tra theo tài liệu kỹ thuật hoặc liên hệ đơn vị cung cấp để được hỗ trợ.

11. Vì sao nên sử dụng công tắc áp suất Autosigma HS210?

Việc sử dụng công tắc áp suất phù hợp giúp hệ thống chủ động hơn trong việc giám sát và điều khiển áp suất.

Một số lợi ích có thể kể đến:

• Hỗ trợ tự động hóa hệ thống.
• Giám sát áp suất thuận tiện.
• Giúp điều khiển thiết bị theo điều kiện áp suất.
• Thiết kế nhỏ gọn.
• Dễ quan sát và điều chỉnh.
• Có chức năng Auto Reset trên phiên bản được trang bị.
• Có thể ứng dụng trong nhiều hệ thống khác nhau.

Tuy nhiên, hiệu quả thực tế phụ thuộc vào việc lựa chọn đúng model, đúng dải áp suất, đúng cấu hình tiếp điểm và lắp đặt đúng kỹ thuật.

12. Mua công tắc áp suất Autosigma HS210 chính hãng ở đâu?

Khi lựa chọn công tắc áp suất Autosigma HS210, khách hàng nên ưu tiên sản phẩm có nguồn gốc rõ ràng và được tư vấn đúng thông số kỹ thuật.

Việc lựa chọn đúng sản phẩm không chỉ dựa vào tên model mà còn cần xác định:

• Dải áp suất cần sử dụng.
• Môi chất làm việc.
• Nhiệt độ môi trường.
• Kiểu kết nối.
• Điện áp.
• Loại tiếp điểm.
• Yêu cầu Auto Reset.
• Điều kiện lắp đặt thực tế.

BILALO cung cấp các thiết bị đo và điều khiển áp suất, hỗ trợ khách hàng lựa chọn sản phẩm phù hợp với nhu cầu sử dụng thực tế.

Khi mua công tắc áp suất Autosigma HS210, khách hàng nên cung cấp thông tin về hệ thống, áp suất làm việc và thiết bị cần điều khiển để được tư vấn chính xác hơn.

13. Kết luận

Công tắc áp suất Autosigma HS210 là thiết bị hữu ích trong các hệ thống cần giám sát và điều khiển áp suất tự động. Với thiết kế nhỏ gọn, cơ cấu điều chỉnh thuận tiện và phiên bản có Auto Reset Function, sản phẩm có thể đáp ứng nhiều nhu cầu sử dụng trong hệ thống bơm, khí nén, HVAC và các ứng dụng công nghiệp.

Để thiết bị hoạt động chính xác, người dùng cần lựa chọn đúng dải áp suất, lắp đặt đúng kỹ thuật, đấu nối điện theo sơ đồ của sản phẩm và kiểm tra định kỳ trong quá trình vận hành.

Nếu bạn đang tìm hiểu công tắc áp suất Autosigma HS210 hoặc cần lựa chọn công tắc áp suất phù hợp cho hệ thống, hãy xác định rõ yêu cầu áp suất và điều kiện làm việc trước khi đặt mua.
