🔧 ĐỒNG HỒ ĐO NHIỆT ĐỘ DÂY DAWN

Khái niệm – Cấu tạo – Nguyên lý hoạt động – Lưu ý sử dụng

1. ✅ Khái niệm

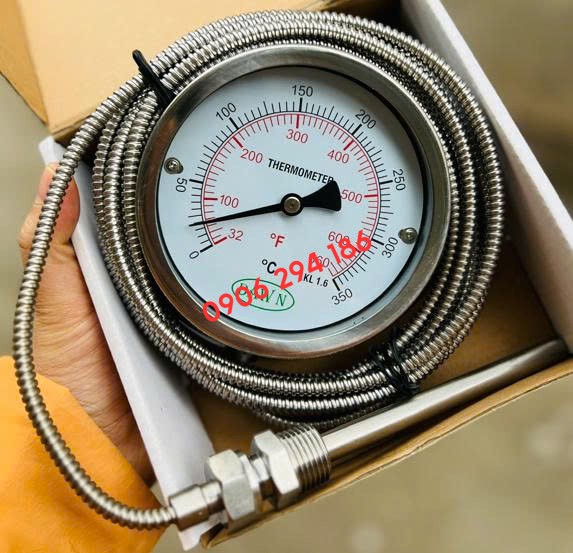

Đồng hồ đo nhiệt độ dây Dawn là một loại nhiệt kế cơ học có dây mao dẫn, được thiết kế để đo nhiệt độ từ xa. Nó hoạt động hoàn toàn bằng cơ học, không cần dùng điện. Sản phẩm do thương hiệu Dawn (Hàn Quốc) sản xuất, rất phổ biến trong các nhà máy, khu công nghiệp và hệ thống nhiệt.

Loại đồng hồ này thường được sử dụng trong các môi trường:

• Có vị trí đo nhiệt độ nguy hiểm, khó tiếp cận.
• Cần đặt mặt hiển thị ở vị trí khác với điểm đo.

✔ Đặc trưng:

• Có dây mao dẫn dài từ  3mét.
• Đầu dò tiếp xúc trực tiếp với môi chất cần đo.
• Mặt hiển thị đặt cách xa điểm đo, giúp giám sát từ xa.

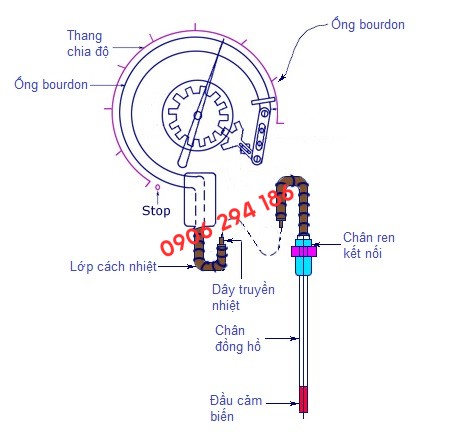

2. ⚙️ Cấu tạo

Đồng hồ đo nhiệt độ dây Dawn gồm 4 bộ phận chính:

1. Đầu dò nhiệt (Cảm biến nhiệt)

• Là phần tiếp xúc trực tiếp với môi trường đo (nước, hơi, dầu, khí…).
• Chứa chất lỏng hoặc khí trơ có đặc tính giãn nở theo nhiệt độ.
• Vật liệu thường là Inox 304/316, chịu ăn mòn, chịu áp cao.

2. Dây mao dẫn (Capillary Tube)

• Là một ống mảnh, dẻo, chứa chất lỏng hoặc khí nối từ đầu dò đến thân đồng hồ.
• Dẫn truyền áp suất do nhiệt giãn nở từ đầu dò về mặt đồng hồ.
• Chiều dài dây tùy chọn: 1 m – 10 m hoặc hơn.

3. Bộ hiển thị (Thân đồng hồ)

• Gồm:
  • Ống Bourdon: giãn nở khi có áp suất, tạo chuyển động quay.
  • Bộ truyền động cơ khí (Gear mechanism): chuyển động quay tác động đến kim đồng hồ.
  • Kim chỉ thị: quay theo nhiệt độ thực tế.
• Mặt đồng hồ: đường kính thường là 100 mm, hiển thị theo thang độ C.

4. Chân kết nối (Process Connection)

• Là phần ren kết nối đầu dò với hệ thống, thường có chuẩn PT hoặc NPT ¼”
• Có thể là kiểu chân đứng (bottom type) hoặc chân sau (back type).

3. 🔄 Nguyên lý hoạt động

Đồng hồ đo nhiệt dây Dawn hoạt động theo nguyên lý giãn nở chất khí hoặc chất lỏng khi nhiệt độ thay đổi, kết hợp với cơ cấu ống Bourdon.

Quá trình đo:

1. Nhiệt độ môi trường làm chất lỏng hoặc khí trong đầu dò giãn nở.
2. Áp suất từ sự giãn nở này được truyền qua dây mao dẫn đến thân đồng hồ.
3. Áp suất làm ống Bourdon trong thân đồng hồ giãn ra, tạo chuyển động quay.
4. Bộ truyền động cơ học chuyển đổi chuyển động này thành sự chuyển động của kim đồng hồ, hiển thị giá trị nhiệt độ thực tế.

✔ Đặc điểm:

• Không sử dụng điện, an toàn trong môi trường dễ cháy nổ.
• Phản ứng chậm hơn cảm biến điện tử, nhưng ổn định và chính xác trong môi trường công nghiệp.

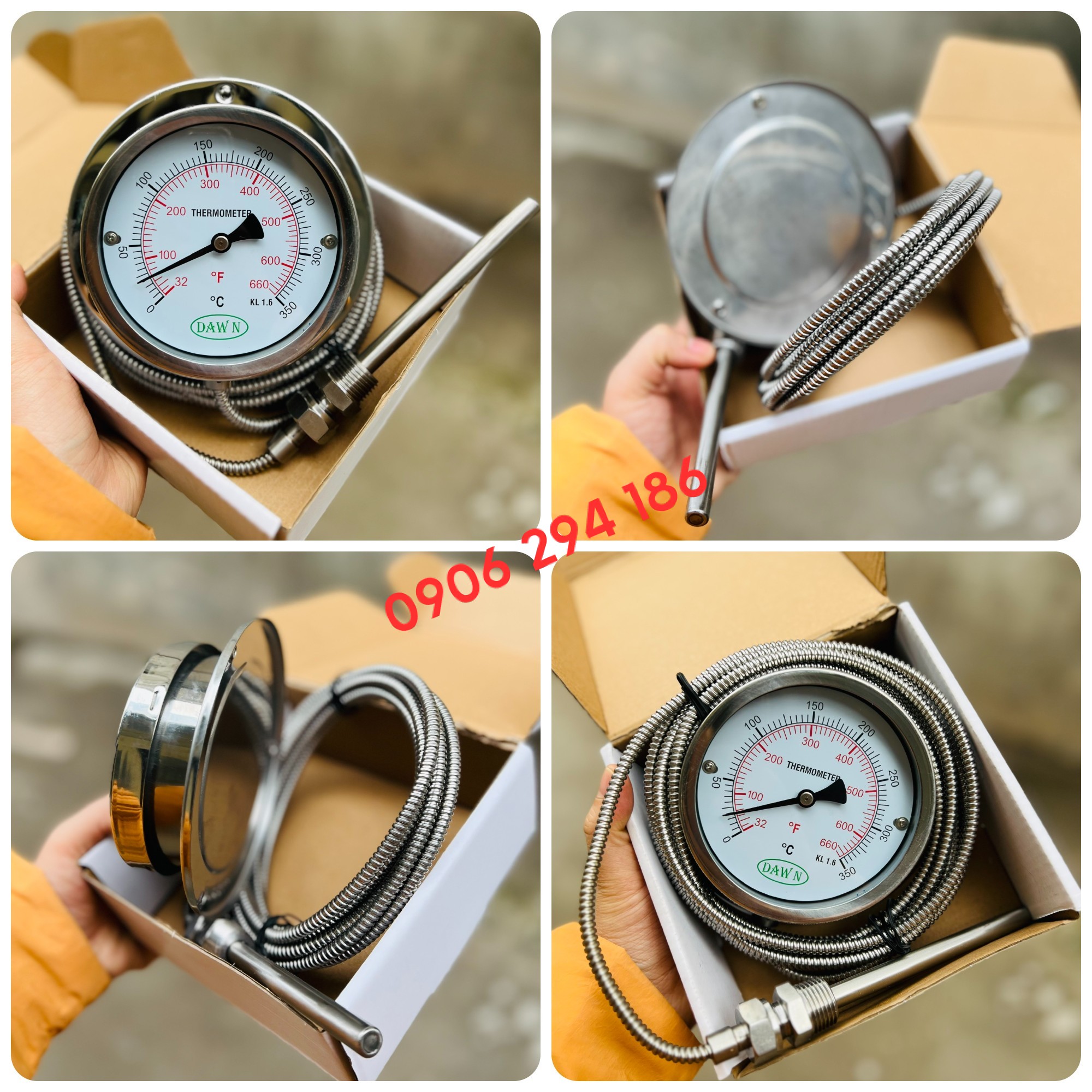

4. 📋 Thông số kỹ thuật cơ bản (mẫu Dawn T210)

Thông số	Giá trị
Hãng sản xuất	DAWN – Hàn Quốc
Dải đo nhiệt độ	–50°C đến +600°C
Chiều dài dây mao dẫn	3m
Vật liệu que dò	Inox 304 hoặc Inox 316
Kích thước mặt đồng hồ	Ø100 mm
Kết nối ren	PT/NPT  ½”
Độ chính xác	±2% toàn dải đo
Loại chân lắp	Chân đứng / chân sau

5. ⚠️ Lưu ý khi sử dụng đồng hồ đo nhiệt độ dây

✅ Khi lắp đặt

• Đầu dò phải được lắp đúng vị trí dòng chảy, tiếp xúc hoàn toàn với môi chất.
• Không uốn dây mao dẫn quá góc cong cho phép để tránh gãy, nghẽn hoặc mất áp suất.
• Sử dụng thêm ống siphon nếu lắp đặt trong hệ thống hơi nước nhiệt độ cao để giảm nhiệt trước khi đến cảm biến.

✅ Khi sử dụng

• Tránh để dây bị va đập, kéo căng hoặc đè nén trong thời gian dài.
• Không để mặt đồng hồ tiếp xúc trực tiếp với môi trường nhiệt độ cao ngoài phạm vi hoạt động.

✅ Bảo trì, kiểm tra

• Định kỳ kiểm tra mặt đồng hồ xem kim có chạy mượt, không kẹt.
• Nếu sai số tăng cao hoặc kim rung mạnh, nên thay thế đồng hồ hoặc hiệu chuẩn lại.
• Kiểm tra điểm rò rỉ tại ren kết nối và mao dẫn.

6. 🏭 Ứng dụng thực tế

• Nhà máy thực phẩm, hóa chất, dược phẩm
• Nồi hơi, lò nhiệt, hệ thống HVAC
• Xưởng sản xuất giấy, nhựa, cao su
• Nhà máy điện, lọc dầu, đóng tàu
• Khu công nghiệp có môi trường đo khó tiếp cận

🔚 Kết luận

Đồng hồ đo nhiệt độ dây Dawn là một giải pháp cơ học hiệu quả, đáng tin cậy và dễ bảo trì để đo nhiệt độ từ xa trong môi trường công nghiệp. Với thiết kế chắc chắn, hoạt động không cần điện và độ chính xác cao, thiết bị này là lựa chọn lý tưởng cho các ứng dụng yêu cầu đo nhiệt độ an toàn, bền bỉ và linh hoạt.
