✅ 1. Khái niệm đồng hồ áp suất
Đồng hồ áp suất (Pressure Gauge) là thiết bị dùng để đo và hiển thị áp suất của chất khí hoặc chất lỏng trong các hệ thống công nghiệp như khí nén, thủy lực, lò hơi, hệ thống làm lạnh, xử lý nước…
- Thường đo áp suất tương đối (so với áp suất khí quyển).
- Đơn vị phổ biến: Bar, Psi, MPa, kg/cm².

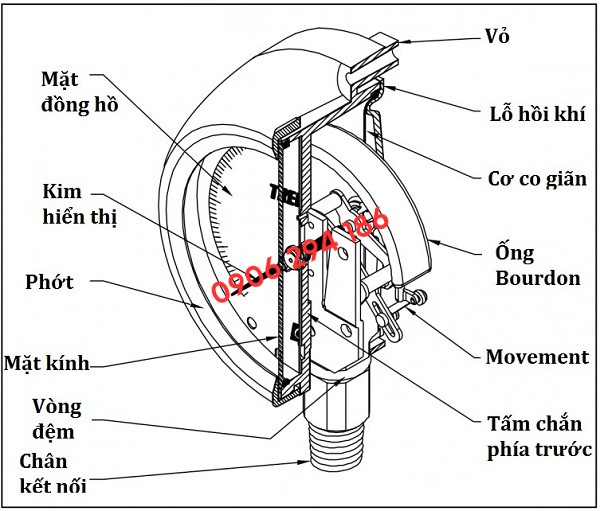

🛠️ 2. Cấu tạo đồng hồ đo áp suất
✨ Cấu tạo cơ bản của đồng hồ áp suất kiểu ống Bourdon (phổ biến nhất):
Bộ phận | Chức năng |
---|---|
Vỏ (Case) | Bảo vệ các bộ phận bên trong khỏi bụi, nước, va đập. |
Mặt kính | Che chắn và giúp người dùng quan sát giá trị áp suất. |
Mặt đồng hồ (Dial) | Hiển thị đơn vị và dải đo (thang đo). |
Kim chỉ (Pointer) | Chuyển động để chỉ giá trị áp suất. |
Ống Bourdon | Ống hình cong, sẽ giãn ra khi áp suất tăng. |
Bộ truyền động | Truyền chuyển động từ ống Bourdon đến kim chỉ. |
Chân kết nối (Connection) | Kết nối đồng hồ với đường ống của hệ thống. |
Chất lỏng chống rung (nếu có) | Glycerin/Silicone – giảm dao động kim trong môi trường rung. |
⚙️ 3. Nguyên lý hoạt động
- Khi chất lỏng hoặc khí tác động vào ống Bourdon, áp suất làm ống giãn ra.
- Sự thay đổi này được chuyển thành chuyển động cơ học, truyền đến kim chỉ để hiển thị áp suất tương ứng trên mặt đồng hồ.
🚀 4. Ứng dụng của đồng hồ áp suất
Lĩnh vực | Ứng dụng cụ thể |
---|---|
Công nghiệp chế biến | Giám sát áp suất nồi hơi, bồn áp lực, hệ thống khí… |
Ngành thực phẩm & dược phẩm | Đảm bảo kiểm soát áp suất trong sản xuất vô trùng. |
Ngành dầu khí | Đo áp suất trong giếng khoan, đường ống vận chuyển dầu. |
Cơ khí – chế tạo máy | Kiểm tra hệ thống khí nén, thủy lực. |
Xử lý nước – môi trường | Theo dõi áp suất hệ thống lọc, bơm, cấp nước. |
Điện lạnh – HVAC | Kiểm tra gas lạnh, áp suất nén và hút. |
⚠️ 5. Các lỗi cần tránh khi sử dụng đồng hồ đo áp suất
Lỗi thường gặp | Hậu quả | Cách khắc phục |
---|---|---|
Dùng sai dải đo | Sai số lớn, hỏng cơ cấu đo | Chọn dải đo lớn hơn 1.3–1.5 lần áp suất thực tế |
Chọn sai loại vật liệu/kiểu kết nối | Ăn mòn, rò rỉ, hư hỏng nhanh | Chọn đúng vật liệu (inox, đồng, v.v.) phù hợp môi chất |
Không dùng dầu chống rung | Kim dao động liên tục, sai số | Dùng đồng hồ có dầu (glycerin/silicone) |
Không dùng siphon với hơi nóng | Nhiệt độ cao làm hỏng đồng hồ | Dùng ống siphon để giảm nhiệt đến đồng hồ |
Lắp đặt sai hướng/kỹ thuật | Khó đọc, giảm tuổi thọ | Lắp đứng, chắc chắn, tránh rung lắc |
Không hiệu chuẩn định kỳ | Đọc sai áp suất, mất an toàn | Kiểm tra – hiệu chuẩn 6–12 tháng/lần |
Lắp vào hệ thống có rung động mạnh | Gãy kim, sai số cao | Dùng bộ giảm rung hoặc giảm xung (snubber) |
