Van Điện Từ Gang Lắp Bích – Thiết Bị Điều Khiển Tự Động Cho Hệ Thống Công Nghiệp
1. Giới thiệu chung

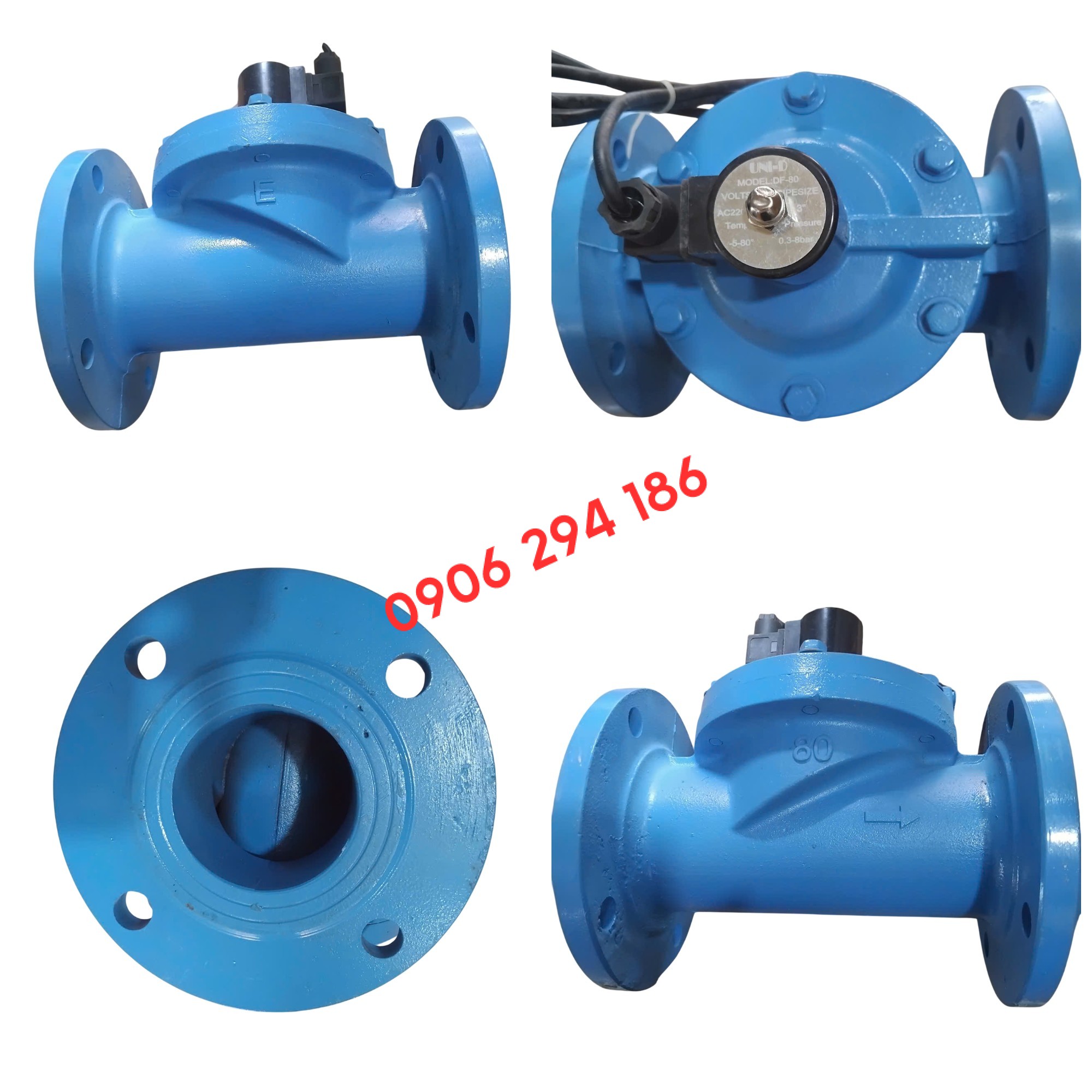

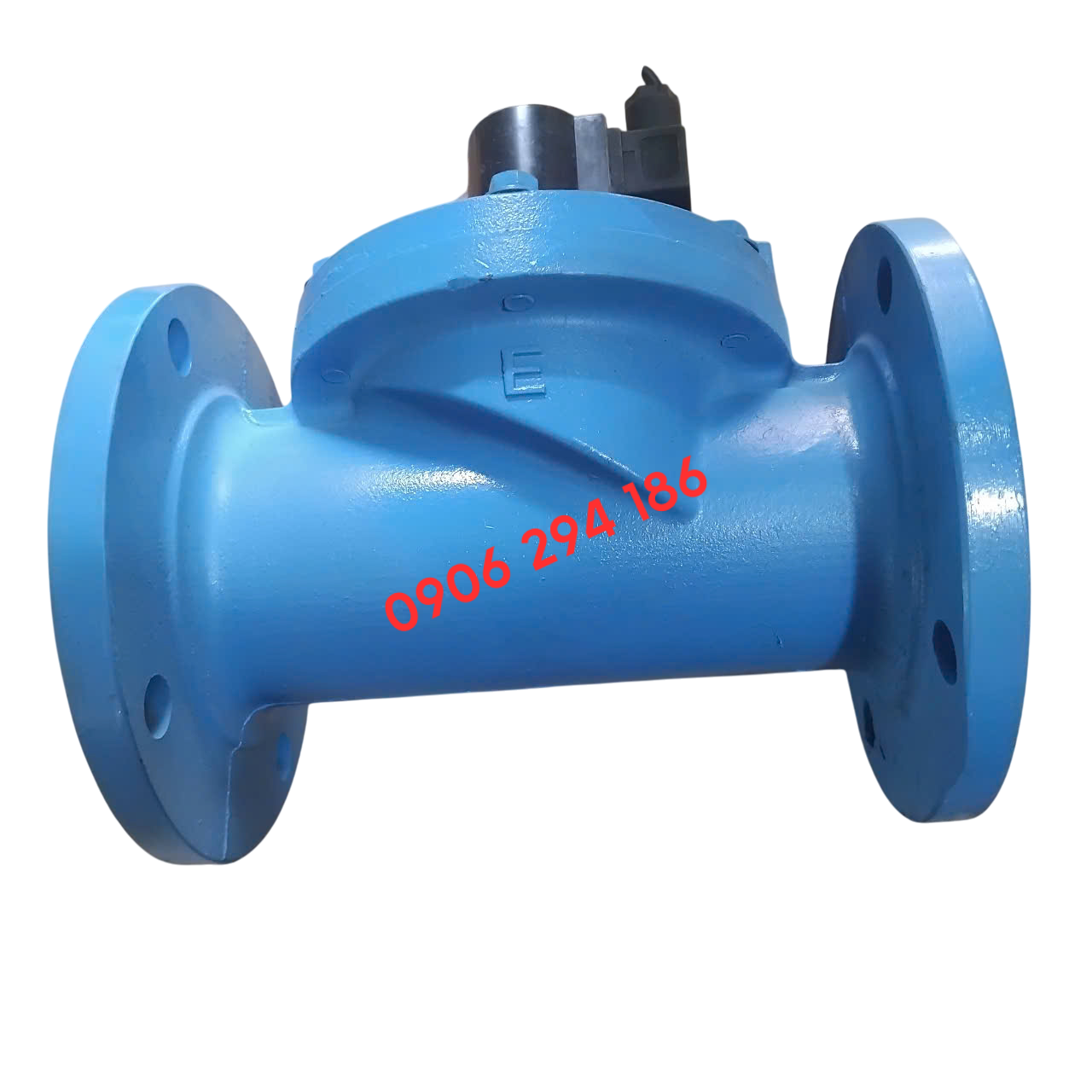

Van điện từ gang lắp bích là loại van sử dụng lực hút từ trường của cuộn coil để đóng/mở dòng chất lỏng hoặc khí trong đường ống. Van có thân được làm từ vật liệu gang bền chắc, chống chịu tốt với môi trường và áp suất cao. Kiểu kết nối mặt bích giúp van dễ dàng lắp đặt vào các hệ thống đường ống công nghiệp có kích thước lớn và lưu lượng cao.
Đây là giải pháp điều khiển tự động hóa hiệu quả, được sử dụng rộng rãi trong nhiều lĩnh vực như cấp thoát nước, hơi nóng, khí nén, dầu,… tại các nhà máy, khu công nghiệp, trạm bơm, và hệ thống HVAC.
2. Cấu tạo và nguyên lý hoạt động

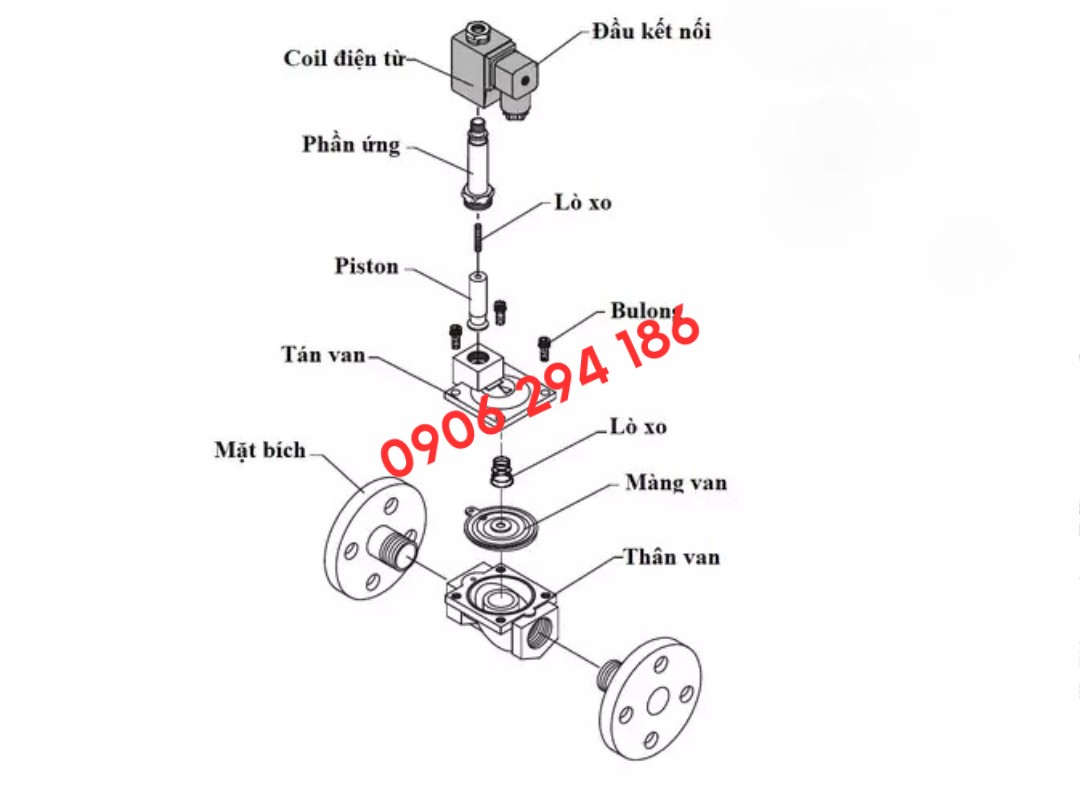

2.1 Cấu tạo
Van điện từ gang lắp bích gồm các bộ phận chính sau:
- Thân van: Làm bằng gang xám (GG25) hoặc gang cầu (GJS), có độ bền cơ học cao, chịu được va đập, áp suất và nhiệt độ.
- Mặt bích: Hai đầu van được đúc mặt bích tiêu chuẩn JIS, BS, DIN hoặc ANSI, dễ kết nối với đường ống.
- Cuộn coil điện từ: Tạo ra lực hút từ để điều khiển trục van.
- Trục van (piston): Truyền lực từ cuộn coil đến đĩa van.
- Đĩa van & gioăng: Đảm bảo đóng kín dòng chảy khi van ở trạng thái đóng.
- Lò xo hồi: Giữ van ở trạng thái thường đóng (hoặc mở) khi không cấp điện.
2.2 Nguyên lý hoạt động
- Van thường đóng (NC): Mặc định van đóng. Khi cấp điện, từ trường sinh ra hút trục van mở đường lưu chất.
- Van thường mở (NO): Mặc định van mở. Khi cấp điện, trục van bị kéo xuống, đóng kín dòng chảy.
3. Thông số kỹ thuật cơ bản (tham khảo chung)
Thông số | Giá trị |
---|---|
Chất liệu thân | Gang xám GG25 / Gang cầu GJS |
Kích thước (DN) | DN50 – DN300 |
Kiểu kết nối | Lắp bích (JIS10K, BS PN16, DIN PN16, ANSI 150) |
Điện áp điều khiển | AC 220V / DC 24V / 110V |
Áp suất làm việc | 0.3 – 10 bar |
Nhiệt độ làm việc | -10°C đến 180°C (tùy môi chất) |
Kiểu hoạt động | Thường đóng (NC), Thường mở (NO) |
Môi chất sử dụng | Nước, dầu, khí nén, hơi nóng, dung dịch nhẹ |
Thương hiệu phổ biến | Uni-D, Tork, Samyang, Round Star, ODE,… |
4. Ứng dụng thực tế van điện từ gang lắp bích
Van điện từ gang lắp bích là giải pháp lý tưởng cho:
- 💧 Hệ thống cấp nước và thoát nước
- 🔥 Hệ thống hơi nóng, nồi hơi, hệ thống sấy
- 🧯 Hệ thống phòng cháy chữa cháy (PCCC)
- 🛢️ Hệ thống dẫn dầu, hóa chất nhẹ
- 🌬️ Hệ thống khí nén trong nhà máy
- 🏭 Tự động hóa trong sản xuất công nghiệp
5. Ưu điểm của van điện từ gang lắp bích
✅ Độ bền cao: Gang chịu lực tốt, không bị ăn mòn trong môi trường nước và hơi.
✅ Lắp đặt dễ dàng, chắc chắn: Mặt bích giúp liên kết ổn định, đặc biệt với đường ống lớn.
✅ Đóng/mở nhanh, chính xác: Điều khiển bằng điện, dễ tích hợp với hệ thống tự động hóa.
✅ Thay thế – bảo trì thuận tiện: Cấu trúc rõ ràng, linh kiện phổ thông.
✅ Chi phí hợp lý: So với vật liệu inox hoặc đồng, gang có giá thành thấp hơn trong khi vẫn đảm bảo chất lượng.
6. Lưu ý khi lựa chọn và lắp đặt van điện từ gang lắp bích
🔍 Chọn đúng loại van theo yêu cầu hệ thống:
- Điện áp phù hợp (220VAC, 24VDC,…)
- Van thường đóng hay thường mở
- Áp suất, nhiệt độ và loại môi chất sử dụng
🧭 Lắp đặt theo đúng chiều dòng chảy (mũi tên trên thân van)
⚙️ Bảo vệ cuộn coil khỏi nước và bụi, dùng hộp bảo vệ hoặc tủ điều khiển nếu cần
🔧 Bố trí vị trí lắp van thuận lợi cho bảo trì, vệ sinh định kỳ
✅ Kết luận
Van điện từ gang lắp bích là thiết bị điều khiển lưu chất tự động lý tưởng trong các hệ thống công nghiệp vừa và lớn. Với độ bền cao, khả năng kết nối chắc chắn và vận hành chính xác, sản phẩm này ngày càng được tin dùng trong nhiều lĩnh vực.
