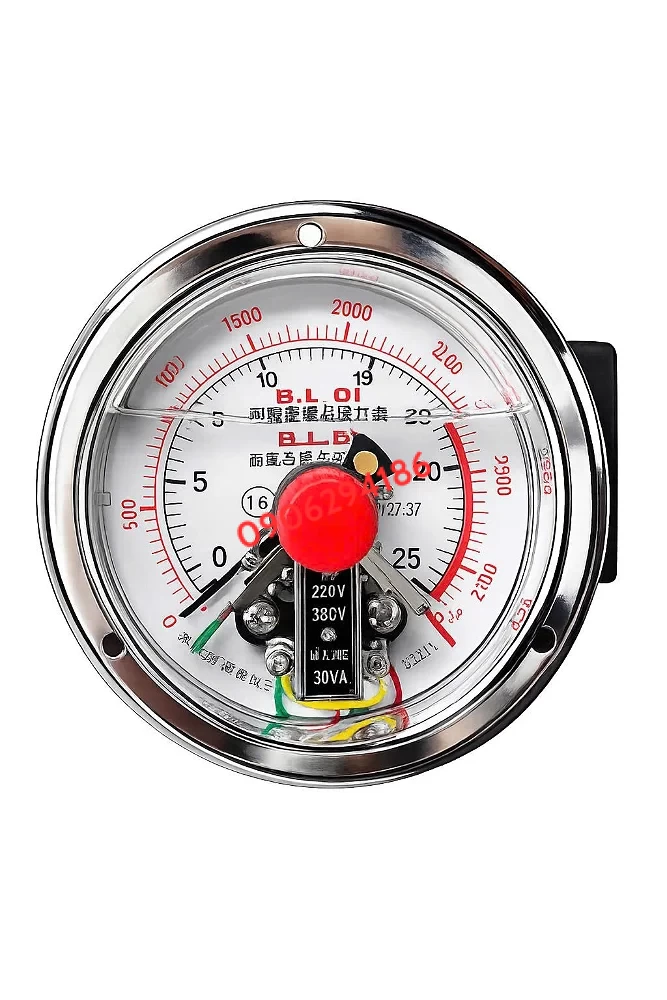

Đồng Hồ Áp Suất 3 Kim Trung Quốc Y100 25MPa Chân Sau – Giải Pháp Giám Sát Áp Suất Chính Xác Cho Hệ Thống Công Nghiệp

I. Đồng hồ áp suất 3 kim Trung Quốc Y100 25MPa chân sau là gì?

Đồng hồ đo áp suất 3 kim Trung Quốc Y100 25MPa chân sau là thiết bị đo và giám sát áp suất chuyên dụng, được sử dụng phổ biến trong các hệ thống thủy lực, khí nén, trạm bơm, dây chuyền sản xuất và hệ thống cấp nước công nghiệp. Khác với đồng hồ áp suất thông thường, sản phẩm được trang bị 3 kim hiển thị, bao gồm 1 kim đo áp suất thực tế và 2 kim cài đặt ngưỡng áp suất cao – thấp để điều khiển hoặc cảnh báo thông qua tiếp điểm điện.

Với đường kính mặt 100mm (Y100), dải đo 0–25MPa (250 bar) và thiết kế chân sau, thiết bị mang đến khả năng quan sát rõ ràng, lắp đặt thuận tiện trên bảng điều khiển hoặc tủ điện.

II. Thông số kỹ thuật

• Model: Y100
• Xuất xứ: Trung Quốc
• Đường kính mặt: 100mm
• Dải đo: 0 – 25MPa
• Tương đương: 0 – 250 bar
• Kiểu kết nối: Chân sau
• Kích thước ren: M20x1.5 hoặc G1/2 (tùy phiên bản)
• Cấp chính xác: 1.6
• Cơ cấu đo: Ống Bourdon
• Tiếp điểm điện: NO/NC hoặc NC/NO
• Điện áp hoạt động: 24VDC, 220VAC hoặc 380VAC
• Nhiệt độ làm việc: -20°C đến 70°C
• Vật liệu vỏ: Thép sơn tĩnh điện hoặc inox
• Mặt kính: Kính cường lực hoặc Polycarbonate
• Môi chất sử dụng: Nước, dầu, khí nén và các chất không ăn mòn đồng.

III. Cấu tạo của dong ho ap suat 3 kim  Y100

1. Mặt đồng hồ Y100

Đường kính mặt 100mm giúp người vận hành dễ dàng quan sát thông số áp suất ngay cả khi đứng cách xa thiết bị.

2. Ba kim hiển thị

Đồng hồ được thiết kế với ba kim riêng biệt:

• Kim màu đen: Hiển thị áp suất thực tế.
• Kim đỏ: Cài đặt ngưỡng áp suất tối đa.
• Kim xanh: Cài đặt ngưỡng áp suất tối thiểu.

Khi kim đo chạm tới các giá trị cài đặt, tiếp điểm điện sẽ đóng hoặc ngắt để điều khiển thiết bị như máy bơm, van điện từ hoặc còi báo động.

3. Ống Bourdon

Áp suất từ hệ thống tác động lên ống Bourdon làm biến dạng cơ học, sau đó truyền chuyển động đến kim chỉ thị để hiển thị giá trị áp suất.

4. Tiếp điểm điện

Tiếp điểm điện là bộ phận giúp đồng hồ hoạt động như một công tắc áp suất, hỗ trợ điều khiển tự động mà không cần cảm biến điện tử riêng biệt.

5. Chân sau

Thiết kế chân kết nối phía sau giúp lắp đặt gọn gàng trên bảng điều khiển, tủ điện và các vị trí yêu cầu mặt đồng hồ hướng ra ngoài.

=> đồng hồ đo áp lực có tiếp điểm điện, Đồng hồ đo áp suất có tiếp điểm, Đồng hồ đo áp suất chân không 3 kim

IV. Ưu điểm nổi bật

Đo áp suất chính xác

Thiết bị có cấp chính xác 1.6, đáp ứng yêu cầu giám sát áp suất trong nhiều hệ thống công nghiệp.

Tích hợp điều khiển tự động

Hai kim cài đặt áp suất giúp đồng hồ vừa đo áp suất vừa đóng vai trò điều khiển hệ thống thông qua tiếp điểm điện.

Quan sát dễ dàng

Mặt đồng hồ lớn 100mm giúp người vận hành đọc thông số nhanh chóng và hạn chế sai số khi quan sát.

Giá thành hợp lý

So với các thương hiệu châu Âu hoặc Nhật Bản, đồng hồ áp suất 3 kim Trung Quốc có chi phí đầu tư thấp nhưng vẫn đáp ứng tốt nhu cầu sử dụng trong đa số ứng dụng công nghiệp.

Độ bền cao

Vỏ thép hoặc inox kết hợp mặt kính cường lực giúp thiết bị chống va đập, chống bụi và hoạt động ổn định trong môi trường công nghiệp.

V. Ứng dụng thực tế

dong ho ap suat 3 kim Y100 25MPa chân sau được sử dụng trong nhiều lĩnh vực như:

• Hệ thống thủy lực công nghiệp.
• Máy ép thủy lực.
• Trạm bơm tăng áp.
• Hệ thống khí nén.
• Nhà máy xi măng.
• Nhà máy thép.
• Nhà máy hóa chất.
• Nhà máy xử lý nước.
• Dây chuyền sản xuất tự động.
• Ngành dầu khí.
• Hệ thống PCCC.
• Máy nén khí công nghiệp.

VI. Hướng dẫn lựa chọn

Để lựa chọn đúng sản phẩm, cần quan tâm các tiêu chí sau:

• Chọn dải đo lớn hơn khoảng 25–30% so với áp suất làm việc thực tế.
• Kiểm tra kiểu chân kết nối (chân sau hay chân đứng).
• Xác định kích thước ren phù hợp với hệ thống.
• Lựa chọn điện áp tiếp điểm phù hợp với tủ điều khiển.
• Nếu làm việc trong môi trường hóa chất hoặc ngoài trời, nên ưu tiên phiên bản vỏ inox.

VII. Hướng dẫn lắp đặt

• Ngắt áp suất trước khi lắp.
• Quấn băng tan hoặc sử dụng keo làm kín ren.
• Siết ren đúng lực, tránh làm hỏng chân kết nối.
• Không để đồng hồ chịu rung động mạnh.
• Kiểm tra hoạt động của tiếp điểm điện sau khi hoàn tất lắp đặt.

VIII. Bảo dưỡng

Để đảm bảo độ chính xác và kéo dài tuổi thọ thiết bị:

• Kiểm định định kỳ từ 6–12 tháng.
• Vệ sinh mặt kính và thân đồng hồ.
• Kiểm tra tình trạng tiếp điểm điện.
• Thay thế nếu kim chỉ không về 0 hoặc sai lệch lớn.
• Tránh làm việc liên tục ở áp suất tối đa của thang đo.

Kết luận

Đồng hồ đo áp suất 3 kim Trung Quốc Y100 25MPa chân sau là lựa chọn tối ưu cho các hệ thống cần vừa giám sát áp suất vừa điều khiển tự động thông qua tiếp điểm điện. Với thiết kế mặt 100mm, dải đo 25MPa, khả năng cài đặt ngưỡng áp suất linh hoạt, độ chính xác ổn định và chi phí đầu tư hợp lý, sản phẩm được ứng dụng rộng rãi trong ngành thủy lực, khí nén, cấp nước và nhiều lĩnh vực công nghiệp khác. Đây là giải pháp hiệu quả giúp nâng cao độ an toàn, tối ưu hóa vận hành và giảm chi phí bảo trì cho doanh nghiệp.

 Mua hàng và tư vấn

Công ty TNHH Bilalo là nhà nhập khẩu và phân phối chính thức thiết bị công nghiệp tại Việt Nam. Bạn có thể liên hệ để được tư vấn và báo giá:

• Trang web:  bilalo.com.vn

• Đường dây nóng:  0906 294 186

• Email:  thietbicongnghiepbilalo@gmail.com

Quý khách cần hỗ trợ thêm về lựa chọn model phù hợp với ứng dụng cụ thể, hãy cung cấp thông tin chi tiết về môi trường làm việc và yêu cầu kỹ thuật, chúng tôi sẽ giúp bạn chọn lựa sản phẩm phù hợp nhất!
