Phân Tích Sơ Đồ Cấu Tạo Lưu Lượng Kế Flowtech Ống Thủy Tinh Phao Nổi

Trong hệ thống đường ống công nghiệp hiện đại, việc kiểm soát và đo lường chính xác tốc độ dòng chảy đóng vai trò quyết định đến hiệu suất vận hành. Trong số các thiết bị đo lường phổ biến, dòng sản phẩm lưu lượng kế Flowtech dạng ống thủy tinh phao nổi luôn nhận được sự quan tâm đặc biệt từ các kỹ sư nhờ vào cấu tạo trực quan và độ chính xác cao. Bài viết này sẽ phân tích chi tiết sơ đồ cấu tạo và nguyên lý hoạt động của thiết bị này.

1. Mục lục

   Toggle

   Tổng quan về lưu lượng kế ống thủy tinh phao nổi Flowtech

Lưu lượng kế Flowtech là thiết bị chuyên dụng dùng để đo lưu lượng chất lỏng hoặc chất khí di chuyển bên trong đường ống kín. Khác với các dòng đồng hồ đo điện tử phức tạp, thiết bị này hoạt động theo nguyên lý cơ học dựa trên sự chuyển động của phao nổi bên trong ống thủy tinh hình nón.

Đặc biệt, các dòng lưu lượng kế nước Flowtech rất được ưa chuộng tại các nhà máy xử lý nước, hệ thống cấp thoát nước, công nghiệp hóa chất nhờ cấu tạo đơn giản, dễ dàng quan sát thông số trực tiếp bằng mắt thường mà không cần nguồn điện phụ trợ.

2. Phân tích chi tiết sơ đồ cấu tạo chính

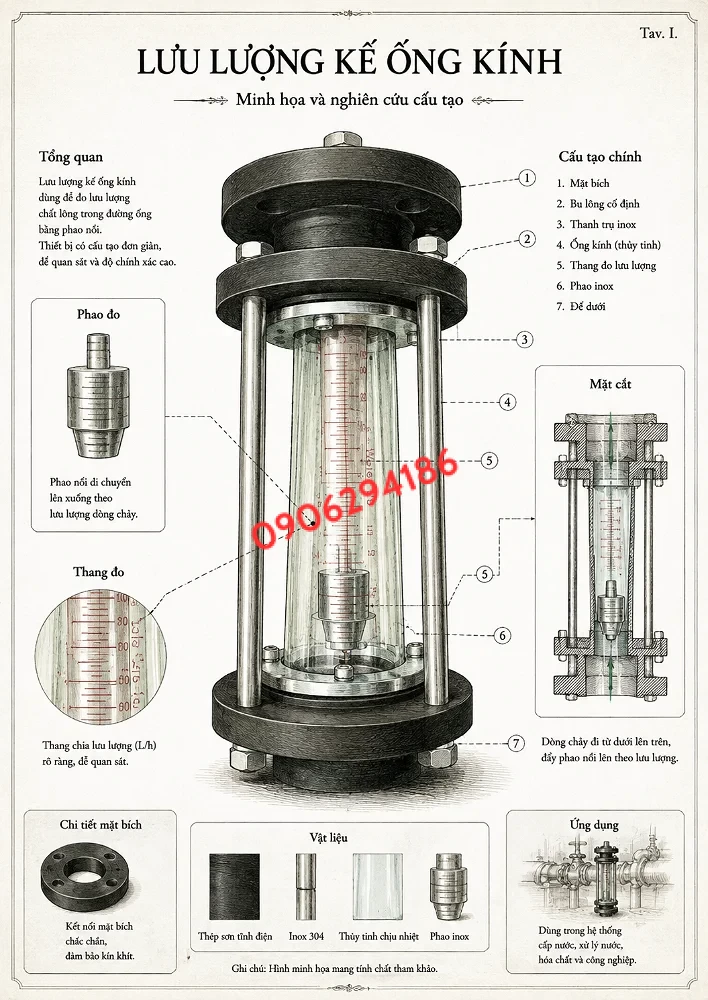

Dựa trên sơ đồ kỹ thuật trực quan, một thiết bị lưu lượng kế Flowtech dạng ống kính tiêu chuẩn bao gồm 7 bộ phận chính sau đây:

1. Mặt bích (Flange): Thường làm bằng vật liệu chắc chắn (như thép sơn tĩnh điện hoặc inox), giúp kết nối chặt chẽ thiết bị với hệ thống đường ống, đảm bảo độ kín khít tuyệt đối, chống rò rỉ áp suất cao.
2. Bu lông cố định: Giúp siết chặt phần khung và hai đầu mặt bích, giữ cho toàn bộ cấu trúc chịu lực vững vàng dưới áp lực dòng chảy.
3. Thanh trụ inox: Các thanh giằng dọc bảo vệ ống thủy tinh trung tâm, đồng thời tạo khung chịu lực chịu nén tổng thể cho thiết bị.
4. Ống kính (Thủy tinh chịu nhiệt): Bộ phận cốt lõi chịu áp lực và nhiệt độ, cho phép người vận hành quan sát trực tiếp dòng chảy chất lỏng bên trong.
5. Thang đo lưu lượng (Scale): Khắc vạch rõ ràng trên thân ống (đơn vị L/h hoặc $m^3/h$), giúp đọc trực quan lưu lượng chất lỏng tức thời.
6. Phao inox (Float): Thiết kế dạng nón/rãnh đặc biệt, di chuyển lên xuống nhịp nhàng bên trong ống thủy tinh tùy theo lưu lượng dòng chảy thực tế.
7. Đế dưới: Điểm tựa vững chắc cho toàn bộ cụm ống đo và định hướng dòng chảy đi từ dưới lên trên.

3. Nguyên lý hoạt động của lưu lượng kế nước Flowtech dạng phao

Khi dòng chất lỏng hoặc lưu lượng kế nước Flowtech bắt đầu vận hành, dòng chảy đi từ phía dưới lên trên qua ống thủy tinh hình nón (rộng dần từ dưới lên).

• Áp lực động học của dòng chảy tác dụng lên phao inox, đẩy phao dịch chuyển lên trên.
• Phao sẽ dừng lại tại một vị trí cân bằng khi lực đẩy hướng lên của dòng chảy cân bằng hoàn toàn với trọng lực của phao.
• Tại vị trí đứng yên đó, mép trên hoặc tâm của phao chỉ đúng vạch số nào trên thang đo lưu lượng thì đó chính là lưu lượng chính xác của dòng chảy tại thời điểm quan sát.

4. Ưu điểm nổi bật của dòng sản phẩm

• Khả năng quan sát trực quan: Cho phép kiểm tra nhanh lưu lượng chất lỏng ngay tại hiện trường mà không cần bộ hiển thị điện tử.
• Vật liệu chế tạo bền bỉ: Kết hợp giữa ống thủy tinh chịu nhiệt cao, phao inox chống ăn mòn và mặt bích chắc chắn, thích hợp cho nhiều môi trường khắc nghiệt.
• Ứng dụng linh hoạt: Phổ biến trong các hệ thống cấp nước sạch, trạm xử lý nước thải, nhà máy hóa chất, thực phẩm và các dây chuyền tự động hóa công nghiệp.

5. Tổng kết

Việc nắm vững sơ đồ cấu tạo và nguyên lý hoạt động của lưu lượng kế Flowtech sẽ giúp các kỹ sư và nhà quản lý lựa chọn đúng model thiết bị phù hợp với nhu cầu thực tế của hệ thống đường ống. Đầu tư vào các dòng lưu lượng kế nước Flowtech chính hãng chính là giải pháp tối ưu hóa chi phí, nâng cao độ chính xác và đảm bảo sự vận hành ổn định lâu dài cho toàn bộ hệ thống công nghiệp.
