Công Tắc Dòng Chảy Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động Và Ứng Dụng Thực Tế

1. Công tắc dòng chảy là gì?

công tắc dòng chảy (Flow Switch) là thiết bị dùng để giám sát sự di chuyển của chất lỏng hoặc khí trong đường ống. Khi có dòng chảy hoặc khi dòng chảy đạt đến một mức nhất định, thiết bị sẽ tự động đóng hoặc ngắt tín hiệu điện để điều khiển hệ thống.

Nói đơn giản, công tắc dòng chảy giúp hệ thống biết khi nào có nước (hoặc lưu chất) đang chạy qua để kích hoạt hoặc dừng thiết bị như máy bơm, hệ thống chữa cháy, máy làm mát,…

Thiết bị này được sử dụng phổ biến trong:

• Hệ thống cấp thoát nước
• Hệ thống PCCC (phòng cháy chữa cháy)
• Hệ thống HVAC (điều hòa, làm mát)
• Công nghiệp sản xuất

2. Cấu tạo của công tắc dòng chảy

công tắc dòng chảy có cấu tạo tương đối đơn giản nhưng hoạt động hiệu quả. Các bộ phận chính gồm:

2.1 Thân công tắc

• Thường được làm từ đồng, inox hoặc nhựa kỹ thuật
• Chịu áp lực và nhiệt độ của môi trường làm việc

2.2 Cánh hoặc lá cảm biến dòng chảy

• Bộ phận trực tiếp tiếp xúc với dòng chất lỏng
• Khi có dòng chảy, cánh sẽ bị đẩy hoặc rung

2.3 Cơ cấu lò xo

• Giúp đưa cánh cảm biến về vị trí ban đầu khi không có dòng chảy

2.4 Công tắc điện (micro switch)

• Đóng/ngắt tín hiệu điện khi có tác động cơ học từ dòng chảy

2.5 Bộ điều chỉnh

• Cho phép tùy chỉnh mức lưu lượng tác động

=> Công tắc dòng chảy, báo giá công tắc dòng chảy, công tắc dòng chảy là gì, công tắc dòng chảy giá rẻ, rơ le dòng chảy máy bơm nước, bán công tắc dòng chảy

3. Nguyên lý hoạt động của công tắc dòng chảy

Nguyên lý hoạt động của công tắc dòng chảy dựa trên sự thay đổi lưu lượng chất lỏng trong đường ống.

Quá trình hoạt động diễn ra như sau:

Bước 1: Không có dòng chảy

• Cánh cảm biến ở trạng thái nghỉ
• Công tắc điện ở trạng thái mở (OFF)

Bước 2: Có dòng chảy xuất hiện

• Nước hoặc chất lỏng đi qua đường ống
• Dòng chảy tác động lên cánh cảm biến

Bước 3: Tác động cơ học

• Cánh bị đẩy làm lò xo nén lại
• Cơ cấu bên trong kích hoạt micro switch

Bước 4: Đóng/ngắt tín hiệu

• Công tắc đóng hoặc mở mạch điện
• Hệ thống nhận tín hiệu để điều khiển thiết bị (bơm, báo động,…)

👉 Khi dòng chảy dừng lại, công tắc sẽ tự động trở về trạng thái ban đầu.

4. Các loại công tắc dòng chảy phổ biến

4.1 Công tắc dòng chảy dạng cánh (Paddle Flow Switch)

• Phổ biến nhất
• Dùng cho đường ống nước, PCCC

4.2 Công tắc dòng chảy dạng nhiệt (Thermal Flow Switch)

• Dựa trên cảm biến nhiệt
• Không có bộ phận cơ khí chuyển động nhiều

4.3 Công tắc dòng chảy điện tử

• Độ chính xác cao
• Thường dùng trong công nghiệp hiện đại

5. Ứng dụng thực tế của công tắc dòng chảy

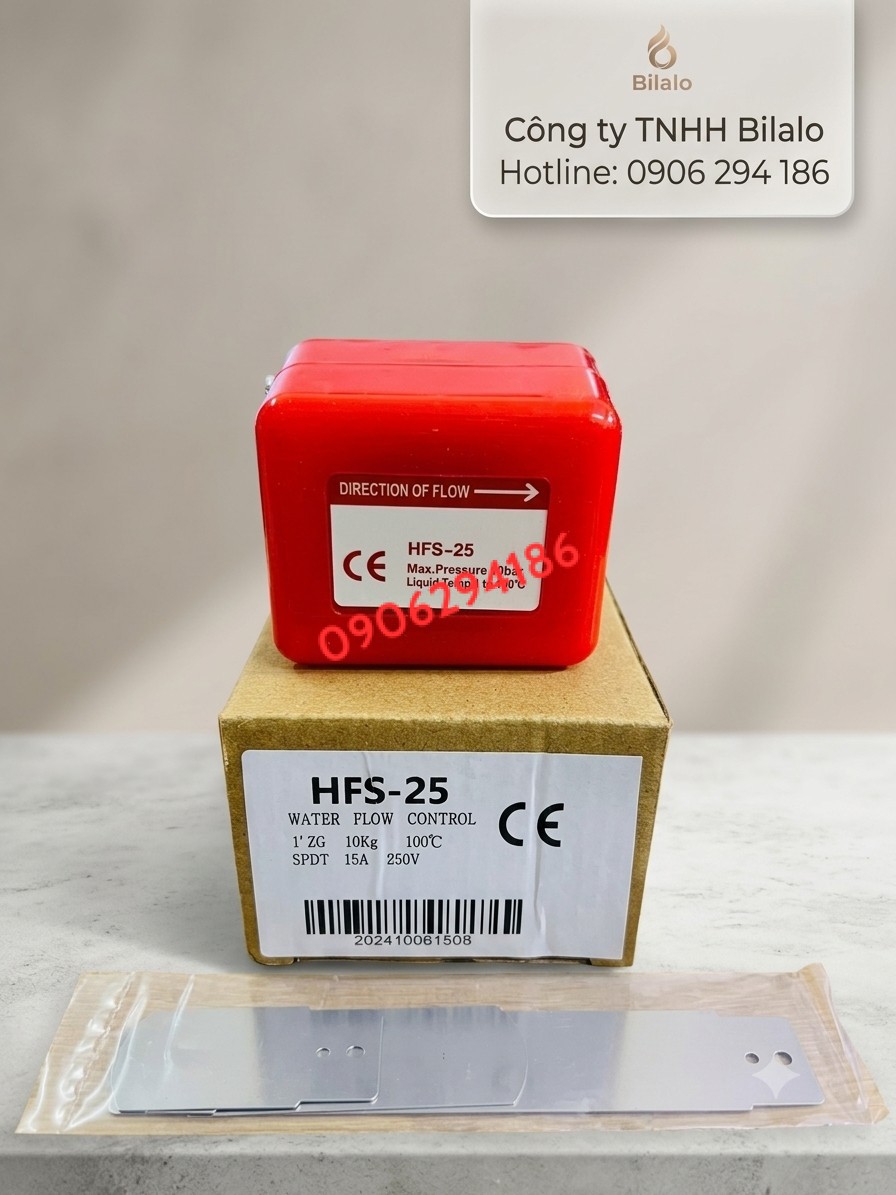

công tắc dòng chảy hfs-25 được ứng dụng rộng rãi trong nhiều lĩnh vực:

5.1 Hệ thống phòng cháy chữa cháy (PCCC)

• Phát hiện dòng nước trong ống chữa cháy
• Kích hoạt còi báo động hoặc bơm chữa cháy

5.2 Hệ thống bơm nước tự động

• Bảo vệ máy bơm khi thiếu nước
• Tự động bật/tắt theo lưu lượng

5.3 Hệ thống HVAC

• Giám sát nước làm mát
• Đảm bảo thiết bị trao đổi nhiệt hoạt động ổn định

5.4 Ngành công nghiệp

• Kiểm soát lưu lượng hóa chất
• Giám sát quy trình sản xuất

5.5 Hệ thống xử lý nước

• Quản lý dòng chảy trong đường ống
• Bảo vệ thiết bị lọc và bơm

6. Ưu điểm của công tắc dòng chảy

• Hoạt động đơn giản, ổn định
• Chi phí thấp hơn so với cảm biến điện tử phức tạp
• Dễ lắp đặt và bảo trì
• Độ bền cao trong môi trường công nghiệp
• Ứng dụng đa dạng

7. Hạn chế của công tắc dòng chảy

• Độ chính xác không cao bằng cảm biến điện tử
• Có thể bị ảnh hưởng bởi cặn bẩn hoặc tạp chất
• Cần lắp đặt đúng kỹ thuật để hoạt động ổn định

8. Lưu ý khi lựa chọn công tắc dòng chảy

Để chọn đúng thiết bị, cần chú ý:

• Loại chất lỏng (nước, dầu, hóa chất,…)
• Đường kính ống
• Áp suất và nhiệt độ làm việc
• Vật liệu thân công tắc (inox, đồng,…)
• Môi trường lắp đặt (trong nhà, ngoài trời, công nghiệp nặng)

9. Kết luận

công tắc dòng chảy là thiết bị quan trọng trong việc giám sát và điều khiển dòng chảy của chất lỏng trong hệ thống đường ống. Với cấu tạo đơn giản nhưng hiệu quả, thiết bị này được ứng dụng rộng rãi trong PCCC, công nghiệp, HVAC và nhiều lĩnh vực khác.

Việc hiểu rõ cấu tạo, nguyên lý hoạt động và cách lựa chọn sẽ giúp bạn sử dụng thiết bị hiệu quả và tăng độ bền cho hệ thống.
